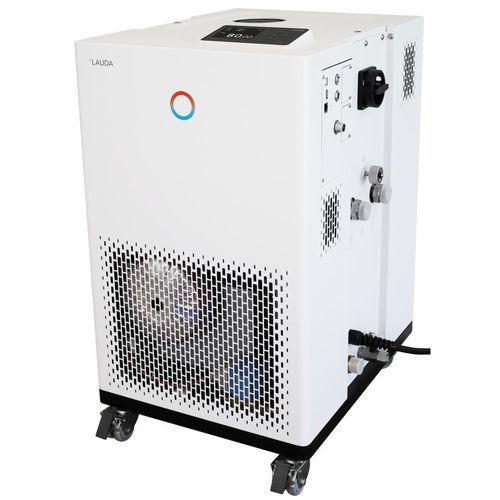

Termostato de laboratório Integral IN 8 XTW

de processocom rodíziosdigital

Visão geral
Integral IN 8 XTW é um termostato de processo de alta temperatura para controlo dinâmico da temperatura em circuitos externos. A operação é possível via ecrã TFT a cores integrado ou via uma unidade de operação tátil opcional com funções alargadas. Projetado para fluidos de transferência térmica; necessita de fornecimento de água de arrefecimento durante a operação.

Principais características

• Controlador contínuo eletrónico PID para controlo interno e externo com função self-adapt
• Ecrã TFT a cores que apresenta valores reais e de consigna e perfil gráfico de temperatura; cursor e teclas soft; unidade tátil opcional
• Bomba LAUDA Variopump com 8 níveis de saída selecionáveis; caudal máx. 60 L/min; indicação digital da pressão da bomba
• Proteção ajustável contra sobretemperatura e proteção por nível mínimo com alarme acústico; tecla Tmax adicional
• Porta para Pt100 externo (segundo Pt100 via módulo de interface); indicação remota de avaria por contacto livre
• Bypass integrado e ajustável; volume interno muito pequeno e grande vaso de expansão não termostatado (sistema de camada fria)
• Programador com até 150 segmentos temperatura/tempo, separáveis em 5 programas
• Servidor web integrado para operação via browser; USB e Ethernet de série; transferência segura através de autenticação e encriptação
• Expansível com até 2 módulos de interface adicionais (RS232/485, Profibus, analógico, contacto, EtherCAT)

Faixa de trabalho
Temperatura mínima de trabalho: 25 °C
Temperatura máxima de trabalho: 320 °C
Estabilidade da temperatura: ±0,1 K

Dados técnicos

• Faixa de temperatura de trabalho: 25 … 320 °C
• Faixa de temperatura ambiente: 5 … 40 °C
• Potência de aquecimento (máx): 8 kW
• Consumo máximo de potência: 9 kW; Corrente: 13,5 A
• Pressão máxima de descarga: 3,1 bar; Fluxo máximo da bomba: 60 L/min
• Rosca entrada/saída (externa): M30 x 1,5; Diâmetro da mangueira: 3/4″
• Volume de enchimento: min. 3,6 L — max. 9,8 L
• Água de arrefecimento necessária durante a operação; recomendada 15 °C; máx. 30 °C; caudal 11 L/min; ΔP min. 3 bar; pressão máx. 10 bar
• Dimensões (L×P×A): 430 × 550 × 760 mm; Peso: 86 kg
• Nível de ruído: 52 dB(A)
• Alimentação: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Ficha de alimentação: Cabo com ficha (IEC 60309, 5 polos, CEE, vermelho, 16 A)

Capacidade de refrigeração (seleção)

• 300 °C — Nível bomba 8 — Meio de tempera: Óleo térmico — Capacidade de refrigeração: 17 kW (50 Hz) / 17 kW (60 Hz)
• 200 °C — Nível bomba 8 — Óleo térmico — 17 kW / 17 kW
• 150 °C — Nível bomba 8 — Óleo térmico — 17 kW / 17 kW
• 100 °C — Nível bomba 8 — Óleo térmico — 10 kW / 10 kW
• 50 °C — Nível bomba 8 — Óleo térmico — 2 kW / 2 kW

Aplicações

• Engenharia de processos, plantas piloto e aplicações laboratoriais que exijam controlo preciso de altas temperaturas
• Circuitos com óleos térmicos e outros fluidos de transferência de calor
