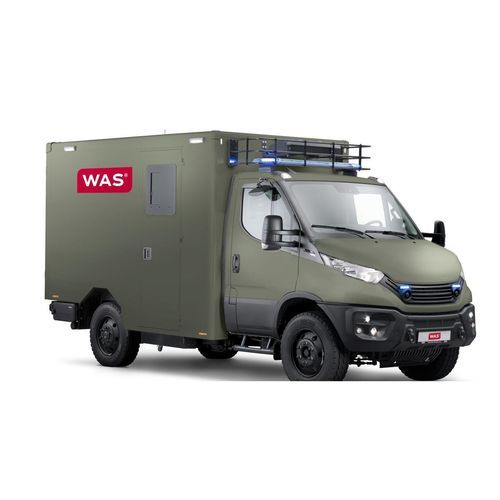

救助用救急車 WAS 500

外傷用患者輸送用ボックスタイプ

概要 WAS 500 ボックス救急車は、遠隔地や難しいオフロード環境での医療搬送・救急対応を目的に設計されています。災害対応や大規模救助任務に適し、最大で横臥患者2名、または横臥1名＋座位1名の収容が可能で、担架、酸素ボンベ、救助用具の人体工学的な収納・取り出し機構を備えています。

主な運用性能 デファレンシャルロック付き四輪駆動、頑強なサスペンション、高い最低地上高により、泥地・雪上・岩礫などの路面での走破性とトラクションを確保します。渡水深600 mm。オフロード性能はカテゴリ2（DIN 1864‑2）に適合。機械・空気圧式の昇降補助により、高床のボックス車体でも担架や酸素ボンベの積み降ろしを人間工学的に行え、両担架の並列積載が可能です。

主な機能

• 患者室内に担架固定装置を2基備える
• 外部および床下収納に第2担架、11L酸素ボンベ×2、救助用具を配置し人間工学的に取り出せる
• 電動油圧式担架システム（WAS Hydro universal）— 気圧補助のテレスコピック引き出し、DIN担架ロック対応
• CANベースの集中電装系、車両機能の拡張制御
• DIN規格に基づく車体接地、絶縁トランスと一次/二次電源網の構築
• オフロード保護用のアンダーライドガード
• 外部収納の電動閉鎖補助
• 後方および患者室用カメラ、Mediboard（電源・酸素供給、DINレール）

ベース車両

• モデル：Iveco Daily 4x4
• 車種：70SI8HA8 WX（4x4）
• 変速機：オートマチック
• ホイールベース：3780 mm
• 最大許容総重量：7000 kg

患者室・内装・装備のハイライト

• 横臥2名または横臥1名＋座位1名の搬送と処置が可能
• WAS Hydro universal 電動油圧担架固定（調整、ロック機能、気圧補助のテレスコピック引き出しと横移動）
• 側面固定の第2担架収納（上段引出し・気圧補助）
• 隔壁席：3点式シートベルト、座席占有検知、後部収納
• 隔壁に4つの引出し（うち1つ施錠可）、温度調整可能なサーモボックス
• 全高の薬剤キャビネット、吊戸棚内の追加収納
• 真空マット用高キャビネット、トラウマバッグおよび救急リュック収納
• Mediboard：電源・酸素供給およびDINレール、車両機能用タッチ操作ユニット
• 暖房吹出口・エアコン、廃棄容器および消毒液ディスペンサー固定点

側面および後部の装備

• スライド窓付きのボックスタイプ開き戸と自動格納式ステップによる安全で容易な乗降
• 第2担架用の前左側大型外部収納（昇降補助付き）
• 後左側の酸素大型キャビネット（外部引き出し用、2×11L、昇降補助付き）
• 警光・警報：Hänsch DBS 5000（前）、Hänsch Comet S（後）、Hänsch Sputnik SL（ラジエーターグリル内）および Hänsch Typ 624（スピーカー内蔵）
• 後方・患者室カメラ、床下の救助用具収納
• 無線・インカム用スピーカー、集中ロック用パニックボタン

天井・照明

• 天井中央にルーフファン用取付、フタ付輸液コンパートメント、脱着可能なフローメーター付き酸素ソケット
• 屋根アンテナへの点検アクセスが容易な7基の薄型LED天井灯
• 周辺用LEDエリア照明

技術仕様

• シリーズ／型式：WAS 500
• 車両メーカー：Iveco（Iveco Daily 4x4 ベース）
• 最大許容総重量：7000 kg
• ホイールベース：3780 mm
• 変速機：オートマチック
• 四輪駆動（デフロック付き）；オフロード性能カテゴリ2（DIN 1864‑2）
• 渡水深：600 mm
• 患者収容能力：最大横臥2名、または横臥1名＋座位1名
• 酸素ボンベ収容（外部キャビネット）：2 × 11 L
• 担架システム：WAS Hydro universal 電動油圧（気圧補助テレスコピック引出し、DINロック）および第2担架用昇降補助
• 収納：外部および床下収納、複数の内部ロッカー、全高薬剤キャビネット
• 積載補助：機械‑空気圧式昇降サポートおよび高床ボックス車用の人間工学的ソリューション
• 電装：CANベースの集中電装系；DIN準拠の接地および絶縁トランス
• 保護：オフロード走行用アンダーライドガード
• 車内環境：暖房およびエアコン
• 照明：エリア照明LEDおよび7基の薄型LED天井灯
• 付加機能：後方・患者室カメラ、エネルギー／酸素供給付きMediboardおよびDINレールによるモジュラー医療機器搭載
