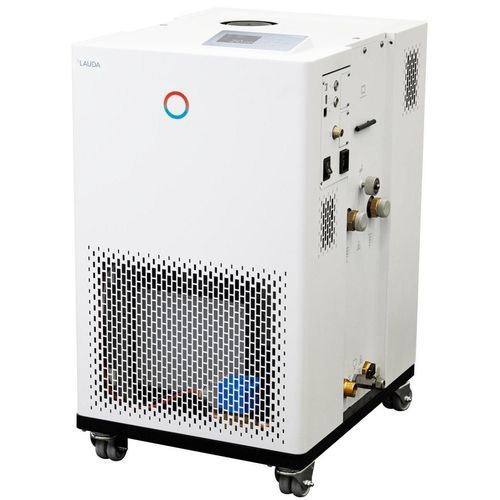

実験用サーモスタット Integral IN 4 XTW

プロセスキャスター付きデジタル

概要
本機 LAUDA Integral IN 4 XTW は、本体のカラ―TFT表示またはオプションのタッチ操作ユニットで操作できます。統合Webサーバーによりブラウザ経由での操作が可能で、データ転送は認証・暗号化により安全に行えます。運転には冷却水の供給が必要です。

主な機能

• 外部回路の動的温度制御向け高温プロセスサーモスタット
• 伝熱媒体の特性プロファイルを保存して管理可能
• PID動作を持つ完全電子式連続コントローラによる内外部制御
• 調整可能な過温保護と音響アラーム（可燃・非可燃液体対応）
• 外部Pt100ポートを標準搭載、インターフェースモジュールで2nd Pt100も対応可能
• 調整可能なバイパス、ポンプ圧力のデジタル表示
• 8段階の出力または圧力制御が可能な強力なLAUDA Variopump
• 150の温度／時間セグメントを持ち、5プログラムに分割可能なプログラマ
• ブラウザ操作対応のWebサーバー、標準でUSBおよびEthernet搭載
• RS232/485、Profibus、アナログ、接点、EtherCATモジュールなどの追加インターフェース対応
• システム診断用SelfCheck Assistant、供給電源に応じたPowerAdapt機能
• 内部容量が非常に小さく、大型の非恒温膨張容器（コールドフルイドレイヤー方式）、水冷式設計

作業範囲

• 最低作業温度：25 °C
• 最高作業温度：320 °C
• 温度安定性：0.1 ± K

技術データ（DIN 12876 による）
作業温度範囲：25 ... 320 °C
周囲温度範囲：5 ... 40 °C
温度安定性：0.1 ± K
最大ヒータ出力：3.5 kW
最大消費電力：3.7 kW
電流：16 A
最大吐出圧力：3.1 bar
最大ポンプ流量：60 L/min
入/出口接続ねじ（外側）：M30 x 1,5
入/出口ホースサイズ：3/4″
最小充填量：3.3 L
最大充填量：9.5 L
冷却水接続ねじ（外側）：3/4 ″
推奨冷却水温度：15 °C（最大 30 °C）
冷却水流量：11 L/min
冷却水最低圧力差：3 bar
冷却水最大圧力：10 bar
寸法（WxDxH）：430 x 550 x 760 mm
重量：52 kg
騒音レベル：52 dB(A)
電源：230 V；50 Hz
電源プラグ：直角プラグ付き電源コード（CEE7/7）

冷却能力（50 Hz）

• 300 °C | ポンプレベル 8 | 熱媒体油 | 17 kW
• 200 °C | ポンプレベル 8 | 熱媒体油 | 17 kW
• 150 °C | ポンプレベル 8 | 熱媒体油 | 17 kW
• 100 °C | ポンプレベル 8 | 熱媒体油 | 10 kW
• 50 °C | ポンプレベル 8 | 熱媒体油 | 2 kW

仕様

• ブランド：LAUDA
• 型式：Integral IN 4 XTW
• 品番：L002682
• 作業温度範囲：25 ... 320 °C
• 温度安定性：0.1 ± K
• 最大ヒータ出力：3.5 kW
• 最大消費電力：3.7 kW
• 電流：16 A
• 最大吐出圧力：3.1 bar
• 最大ポンプ流量：60 L/min
• ポンプ：LAUDA Variopump（8段階出力または圧力制御）
• 入/出口接続ねじ：M30 x 1,5
• 入/出口ホースサイズ：3/4″
• 充填量（最小/最大）：3.3 L / 9.5 L
• 冷却水接続ねじ：3/4 ″
• 推奨冷却水温度：15 °C（最大 30 °C）
• 冷却水流量：11 L/min
• 冷却水最大圧力：10 bar（差圧最小 3 bar）
• 寸法（WxDxH）：430 x 550 x 760 mm
• 重量：52 kg
• 騒音レベル：52 dB(A)
• 電源 / プラグ：230 V；50 Hz / 直角プラグ付き電源コード（CEE7/7）
• インターフェース：USB および Ethernet 標準装備；RS232/485、Profibus、アナログ、接点、EtherCAT モジュールの追加オプション
• ユーザーインターフェース：カラ―TFT表示、ブラウザ操作用Webサーバー、150セグメントのプログラマ
