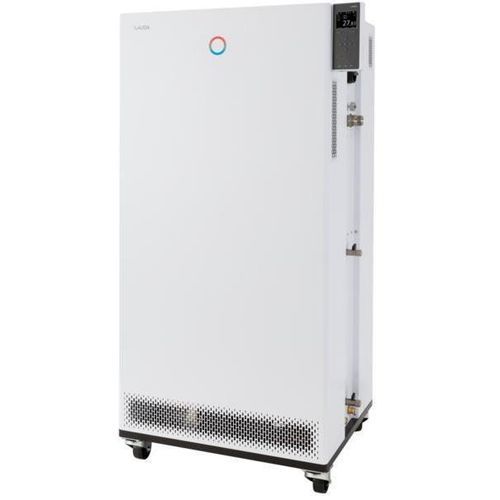

プロセスサーモスタット Integral IN 2040 XTW床置きデジタル電子
お気に入りに追加する
商品比較に追加する
特徴
- 分野
- プロセス
- 設定
- 床置き
- ディスプレイ
- デジタル, 電子
- その他の特徴
- 加熱, 冷却, 通信式, 循環式, 遠隔メンテナンス用, 自然冷媒, モバイルアプリケーション経由コマンド付, タッチパネル付き, タイマー（分）付, プログラム可能
- 温度域
最大: 200 °C
(392 °F)最少: -45 °C
(-49 °F)
詳細
製品概要
LAUDA Integral IN 2040 XTW は、外部回路の正確な温度制御を目的とした冷却一体型のプロセスサーモスタットです。前面のTFT表示器で操作するほか、オプションでタッチ式の外部操作ユニットを使用でき、Ethernet/USBによるリモートアクセスも可能です。
主な特長
作動範囲
最小作動温度：-45 °C
最大作動温度：200 °C
温度安定性：0.05 ± K
技術データ（DIN 12876準拠）
作動温度範囲：-45 ... 200 °C
周囲温度範囲：5 ... 40 °C
温度安定性：0.05 ± K
最大加熱出力：16 kW
最大消費電力：18 kW
電流消費：25 A
最大吐出圧力：6.0 bar
最大ポンプ吐出圧力：120 L/min
入出力接続ねじ（外側）：M38 x 1,5
入出力ホース寸法：1″
最小充填量：10.5 L
最大充填量：30 L
冷却水接続ねじ（外側）：3/4 ″
推奨冷却水温度：15 °C
冷却水温度最大：20 °C
冷却水流量：45 L/min
冷却水最小圧力差：0.8 bar
冷却水最大圧力：10 bar
外形寸法（WxDxH）：760 x 650 x 1605 mm
重量：454 kg
騒音レベル：61 dB(A)
電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
電源プラグ：プラグ付電源コード（IEC 60309、5極、CEE、赤、32 A）
冷却能力（表）
温度 | ポンプレベル | 温度媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 熱媒体（オイル） | 20.8 kW | 20.8 kW
100 °C | 8 | 熱媒体（オイル） | 20.8 kW | 20.8 kW
20 °C | 8 | エタノール | 20.8 kW | 20.8 kW
10 °C | 8 | エタノール | 20.5 kW | 20.5 kW
0 °C | 8 | エタノール | 17.8 kW | 17.8 kW
-10 °C | 8 | エタノール | 14 kW | 14 kW
-20 °C | 4 | エタノール | 10.5 kW | 10.5 kW
-30 °C | 4 | エタノール | 6.6 kW | 6.6 kW
-40 °C | 4 | エタノール | 3.5 kW | 3.5 kW
-45 °C | 4 | エタノール | 2.2 kW | 2.2 kW
入手可能な文書（例）
技術仕様
LAUDA Integral IN 2040 XTW は、外部回路の正確な温度制御を目的とした冷却一体型のプロセスサーモスタットです。前面のTFT表示器で操作するほか、オプションでタッチ式の外部操作ユニットを使用でき、Ethernet/USBによるリモートアクセスも可能です。
主な特長
- 外部回路の動的温度制御を行う冷却一体型プロセスサーモスタット
- 熱媒体の特性を保存して管理、非常に小さい内部容積
- 緊急停止用押しボタンおよび遠隔開放用接点
- 電源から利用可能な最大電力を活用するPowerAdaptシステム
- 標準でUSBおよびEthernetインターフェースを装備；オプションで最大2つの追加インターフェース（RS232/485、Profibus、アナログ、接点、EtherCATモジュール）を追加可
- 実測値と設定値を同時表示するカラ―TFTおよび温度プロファイルのグラフィック表示
- 内部／外部制御用のPID特性を持つ電子連続制御＋SelfAdaptによる自動制御パラメータ決定
- 自然冷媒（CO2）を使用した回転数制御コンプレッサーの高効率SmartCoolデジタル冷却制御
- ポンプ圧力のデジタル表示および8段階選択可能なLAUDA Variopumpまたは流出圧制御
- 可変式の低レベルおよび過温度保護（音響アラーム付）；追加のTmaxキー
- 150の温度/時間セグメントを最大5プログラムに分割できるプログラマ
- 認証と暗号化により保護されたブラウザベース操作が可能な組込Webサーバ
作動範囲
最小作動温度：-45 °C
最大作動温度：200 °C
温度安定性：0.05 ± K
技術データ（DIN 12876準拠）
作動温度範囲：-45 ... 200 °C
周囲温度範囲：5 ... 40 °C
温度安定性：0.05 ± K
最大加熱出力：16 kW
最大消費電力：18 kW
電流消費：25 A
最大吐出圧力：6.0 bar
最大ポンプ吐出圧力：120 L/min
入出力接続ねじ（外側）：M38 x 1,5
入出力ホース寸法：1″
最小充填量：10.5 L
最大充填量：30 L
冷却水接続ねじ（外側）：3/4 ″
推奨冷却水温度：15 °C
冷却水温度最大：20 °C
冷却水流量：45 L/min
冷却水最小圧力差：0.8 bar
冷却水最大圧力：10 bar
外形寸法（WxDxH）：760 x 650 x 1605 mm
重量：454 kg
騒音レベル：61 dB(A)
電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
電源プラグ：プラグ付電源コード（IEC 60309、5極、CEE、赤、32 A）
冷却能力（表）
温度 | ポンプレベル | 温度媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 熱媒体（オイル） | 20.8 kW | 20.8 kW
100 °C | 8 | 熱媒体（オイル） | 20.8 kW | 20.8 kW
20 °C | 8 | エタノール | 20.8 kW | 20.8 kW
10 °C | 8 | エタノール | 20.5 kW | 20.5 kW
0 °C | 8 | エタノール | 17.8 kW | 17.8 kW
-10 °C | 8 | エタノール | 14 kW | 14 kW
-20 °C | 4 | エタノール | 10.5 kW | 10.5 kW
-30 °C | 4 | エタノール | 6.6 kW | 6.6 kW
-40 °C | 4 | エタノール | 3.5 kW | 3.5 kW
-45 °C | 4 | エタノール | 2.2 kW | 2.2 kW
入手可能な文書（例）
- Data sheet Integral IN 2040 XTW (English)
- Integral XT New Generation – Brochure (English)
- Integral IN – Natural refrigerant / CO2 operating instructions (English)
- Integral – Operating instructions (F-Gas / general) (English)
技術仕様
- ブランド: LAUDA
- モデル: Integral IN 2040 XTW
- 部品番号: L004065
- 作動温度範囲: -45 ... 200 °C
- 温度安定性: 0.05 ± K
- 最大加熱出力: 16 kW
- 最大消費電力: 18 kW
- 最大ポンプ流量圧力: 120 L/min
- 入/出口接続: M38 x 1,5 / 1" ホース
- 充填量: 最小 10.5 L – 最大 30 L
- 冷却水: 推奨 15 °C、最大 20 °C；流量 45 L/min；最大圧力 10 bar
- 寸法（WxDxH）：760 x 650 x 1605 mm
- 重量：454 kg
- 騒音レベル：61 dB(A)
- 電源／プラグ：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz – プラグ付電源コード（IEC 60309、5極、CEE、赤、32 A）
