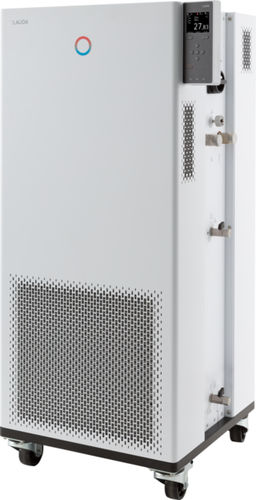

プロセスサーモスタット Integral IN 530 TW

床置きデジタル電子

製品概要 Integral IN 530 TW は、外部回路の動的温度制御用に設計された冷却一体型のプロセスサーモスタットです。モジュラー式インターフェースと高度な制御機能により、幅広い作業範囲と各種温調媒体に対応します。

主な特長

• 冷却一体型システムと強力な加圧ポンプを備えたプロセスサーモスタット
• 伝熱液の管理のための媒体プロファイル保存機能
• 内部／外部制御用のPID動作を持つ全電子式連続制御
• 調整可能な低液位および過温度保護と音響アラーム
• 外部Pt100用ポート装備；インターフェースモジュールで2台目の外部Pt100対応可能
• プログラマ：150セグメント（温度/時間）、最大5プログラムに分割可能
• 認証と暗号化を備えたブラウザ操作用の統合Webサーバ（PC/タブレット/スマートフォン対応）
• 許可されたHFC冷媒を用いた（EU）573/2024 Fガス規制準拠
• 実測値と設定値を同時表示するカラーTFTと温度プロファイルのグラフィック表示
• カーソルとソフトキーでの簡便入力、過温度保護用のTmaxキー搭載
• 制御パラメータ自動決定用のSelf‑adapt機能
• フローティング接点による遠隔故障表示および圧力制限用の調整可能なバイパス
• コンプレッサーのON/OFF制御を含む省エネデジタル冷却管理 SmartCool
• DE, EN, FR, ES, IT, RU の6言語による明確なテキストメニュー
• システム診断用SelfCheckアシスタントと電力最適化用PowerAdapt
• 標準でUSBおよびEthernet搭載；最大2つのインターフェース（RS232/485、Profibus、アナログ、接点、EtherCAT）に拡張可能
• ポンプ圧力のデジタル表示と水冷式コンデンサー

作動範囲

• 最小作動温度：-32 °C
• 最大作動温度：120 °C
• 温度安定度：±0.05 K

冷却能力

• 100 °C | 熱油 | 6 kW (50/60 Hz)
• 20 °C | エタノール | 6 kW (50/60 Hz)
• 10 °C | エタノール | 5.5 kW (50/60 Hz)
• 0 °C | エタノール | 4.5 kW (50/60 Hz)
• -10 °C | エタノール | 3 kW (50/60 Hz)
• -20 °C | エタノール | 1.6 kW (50/60 Hz)
• -30 °C | エタノール | 0.7 kW (50/60 Hz)

冷却系 / 油圧

• 最大吐出圧力：3.5 bar (50 Hz)、4.6 bar (60 Hz)
• 最大ポンプ流量：40 L/min (50 Hz)、65 L/min (60 Hz)
• 吸排入口接続ネジ（外側）：G 3/4"
• 吸排ホースサイズ：3/4"
• 最小充填量：7.2 L
• 最大充填量：20.5 L

技術仕様

• 作動温度範囲：-32 … 120 °C
• 周囲温度範囲：5 … 40 °C
• 温度安定度：±0.05 K
• 最大ヒーター出力：8 kW
• 最大消費電力：11 kW
• 電流：16 A
• 冷却水接続ネジ（外側）：3/4"
• 推奨冷却水温度：15 °C（最大 30 °C）
• 冷却水流量：14.5 L/min
• 冷却水最低差圧：0.8 bar；最大：10 bar
• 外形寸法（W×D×H）：560 × 550 × 1325 mm
• 重量：150 kg
• 騒音レベル：62 dB(A)
• 電源：400 V；3/PE；50 Hz および 460 V；3/PE；60 Hz
• 電源プラグ：IEC 60309、5極、CEE、赤、16 A

データシート・ダウンロード Integral IN 530 TW のデータシートはダウンロード欄で入手可能です。
