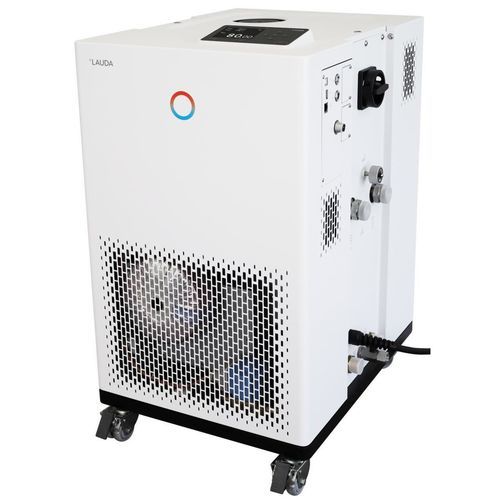

実験用サーモスタット Integral IN 8 XTW

プロセスキャスター付きデジタル

概要
Integral IN 8 XTW は外部回路の動的温度制御用に設計された高温プロセスサーモスタットです。機器上のカラ―TFT表示または、オプションのタッチ式操作ユニットで操作できます。熱媒液の管理を想定しており、運転中は冷却水の供給が必要です。

主な特長

• 内部および外部制御用の電子連続PID制御（Self-Adapt機能搭載）
• 実測値・設定値と温度プロファイルを同時表示するカラ―TFT、カーソルおよびソフトキー；オプションでタッチ操作ユニット
• 8 段階選択可能な LAUDA Variopump 搭載；最大流量 60 L/min；ポンプ圧力のデジタル表示
• 調整可能な過昇温保護および低レベル保護（音響アラーム付）；Tmax キー搭載
• 外部 Pt100 ポート（インターフェースモジュールで 2 台目可）；無電位接点による遠隔故障表示
• 調整可能なバイパスを内蔵；非常に小さい内部容積と大きな非恒温膨張容器（コールドフルードレイヤー）
• 150 セグメントまでの温度/時間プログラマー（5 プログラムに分割可能）
• ブラウザ操作対応の統合 Web サーバー；USB・Ethernet 標準；認証と暗号化による安全なデータ転送
• 最大 2 つの追加インターフェースモジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）で拡張可能

動作範囲
最小動作温度: 25 °C
最大動作温度: 320 °C
温度安定度: ±0.1 K

技術データ

• 動作温度範囲: 25 … 320 °C
• 周囲温度範囲: 5 … 40 °C
• ヒーター出力（最大）: 8 kW
• 最大消費電力: 9 kW；電流: 13.5 A
• 最大吐出圧力: 3.1 bar；最大ポンプ流量: 60 L/min
• 入口/出口ねじ（外側）: M30 x 1.5；ホースサイズ: 3/4″
• 充填量: 最小 3.6 L — 最大 9.8 L
• 運転時に冷却水が必要；推奨 15 °C；最大 30 °C；冷却水流量 11 L/min；差圧最小 3 bar；最大圧力 10 bar
• 寸法（W×D×H）: 430 × 550 × 760 mm；重量: 86 kg
• 騒音レベル: 52 dB(A)
• 電源: 400 V；3/PE；50 Hz および 460 V；3/PE；60 Hz
• 電源プラグ: プラグ付電源コード（IEC 60309、5 極、CEE、赤、16 A）

冷却能力（例）

• 300 °C — ポンプレベル 8 — 熱媒: サーマルオイル — 冷却能力: 17 kW (50 Hz) / 17 kW (60 Hz)
• 200 °C — ポンプレベル 8 — サーマルオイル — 17 kW / 17 kW
• 150 °C — ポンプレベル 8 — サーマルオイル — 17 kW / 17 kW
• 100 °C — ポンプレベル 8 — サーマルオイル — 10 kW / 10 kW
• 50 °C — ポンプレベル 8 — サーマルオイル — 2 kW / 2 kW

用途

• プロセスエンジニアリング、パイロットプラント、温度制御が必要な試験・研究用ラボ
• サーマルオイルやその他の熱媒を用いる外部回路
