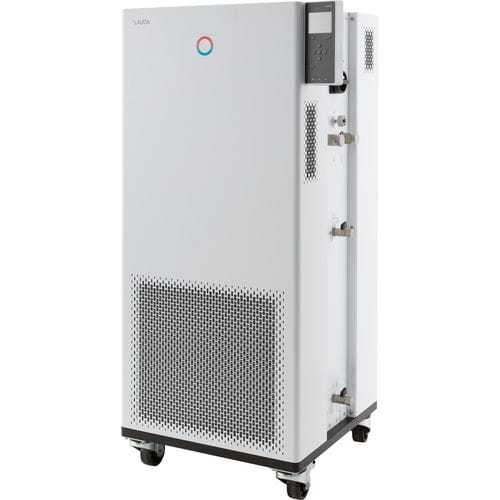

プロセスサーモスタット Integral IN 750 XT

床置きデジタル電子

製品概要
内蔵のカラ—TFTディスプレイでIntegralプロセスサーモスタットを操作するか、オプションのタッチ操作ユニットで直感的に操作できます。拡張機能も利用可能です。

主な機能

• 外部回路の動的な温度制御のための冷却機能を備えたプロセスサーモスタット
• 登録済み物性を用いた熱媒体管理
• 内部・外部制御用のPID動作を備えたフル電子連続制御器
• 低液位保護および調整可能な過熱保護（音声アラーム付）
• 外部Pt100用ポート（インターフェースモジュールで2台目を追加可能）
• 調整可能な内蔵バイパス、小さな内部容積と大容量の非恒温膨張容器
• 8段階選択可能なLAUDA Variopumpとデジタルポンプ圧力表示
• 150セグメントの温度/時間プログラマー（最大5プログラム）
• 統合Webサーバ、USBおよびEthernet標準装備；オプションでRS232/485、Profibus、アナログ、接点、EtherCATモジュール
• 省エネのSmartCool冷却管理およびPowerAdaptシステム

使用範囲

• 最小動作温度：-45 °C
• 最大動作温度：220 °C
• 温度安定度：0.05 ± K

技術データ（DIN 12876 準拠）
動作温度範囲：-45 ... 220 °C
周囲温度範囲：5 ... 40 °C
温度安定度：0.05 ± K
最大加熱出力：8 kW
最大消費電力：11 kW
電流：16 A
最大吐出圧：3.1 bar
最大ポンプ流量：65 L/min
入出力接続ねじ（外側）：M30 x 1,5
入出力ホースサイズ：3/4"
最小充填量：4.8 L
最大充填量：17.2 L
外形寸法（WxDxH）：560 x 550 x 1325 mm
重量：176 kg
騒音レベル：68 dB(A)
電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
電源プラグ：電源コード付プラグ（NEMA L16-20P twist lock; 20 A）
認証：NRTL（UL 1995:2018、CSA C22.2 no. 236-15 Ed.5th）に準拠

冷却能力（例）
温度 | ポンプ段数 | 温調媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
200 °C | 8 | 熱油 | 7 kW | 7 kW
100 °C | 8 | 熱油 | 7 kW | 7 kW
20 °C | 8 | エタノール | 7 kW | 7 kW
10 °C | 8 | エタノール | 7 kW | 7 kW
0 °C | 8 | エタノール | 5.4 kW | 5.4 kW
-10 °C | 8 | エタノール | 3.6 kW | 3.6 kW
-20 °C | 4 | エタノール | 2.6 kW | 2.6 kW
-30 °C | 4 | エタノール | 1.6 kW | 1.6 kW
-40 °C | 4 | エタノール | 0.8 kW | 0.8 kW
-45 °C | 2 | エタノール | 0.5 kW | 0.5 kW

技術仕様

• モデル：Integral IN 750 XT
• 温度範囲：-45 ... 220 °C
• 温度安定度：0.05 ± K
• 加熱出力：最大 8 kW
• 冷却能力（例）：媒体・温度により最大 7 kW
• ポンプ：LAUDA Variopump、選択可能な段数、デジタルポンプ圧力表示
• 充填量：最小 4.8 L / 最大 17.2 L
• 配管接続：M30 x 1,5 / ホース 3/4"
• 寸法 / 重量：560 x 550 x 1325 mm / 176 kg
• インターフェース：USB、Ethernet 標準；オプション RS232/485、Profibus、アナログ、EtherCAT
