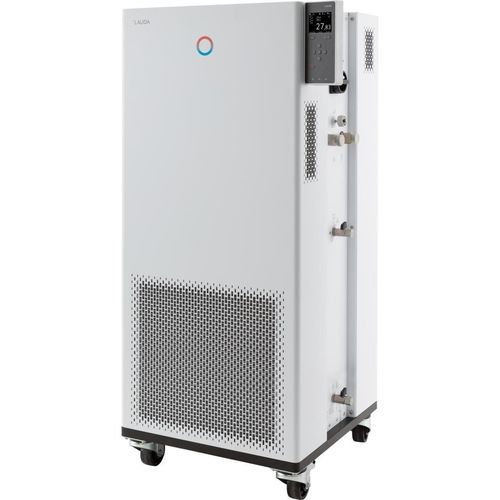

実験用サーモスタット INTEGRAL IN 280 XT

科学調査プロセス床置き

概要
Integral IN 280 XTは、外部回路の動的温度制御向けに設計された冷却一体型のプロセスサーモスタットです。機器搭載のカラーTFT表示器での操作に加え、オプションのタッチ操作ユニットや内蔵Webサーバー経由のブラウザ操作が可能です。

主な特長

• 外部回路の能動的温度制御が可能な冷却一体型プロセスサーモスタット
• 内部・外部制御対応のPID動作を備えたフル電子連続制御
• 可変出力のVariopump内蔵（最大65 L/min）、出力レベル選択または圧力制御が可能
• 低レベルおよび調整可能な過温度保護（音声アラーム付）、遠隔故障接点
• 外部Pt100用ポート、インターフェースモジュールで第2外部Pt100対応可能
• 実測値・設定値の同時表示と温度プロファイルのグラフィック表示を行うカラーTFT
• USB・Ethernet標準搭載、追加モジュールで拡張可能（RS232/485、Profibus、アナログ、接点、EtherCAT）
• 150温度/時間セグメント（最大）、5プログラムに分割可能なプログラマ
• エネルギー効率を高めるSmartCoolと、電源容量を最大限活用するPowerAdapt
• SelfCheck Assistantによるシステム診断、6言語（DE, EN, FR, ES, IT, RU）による明示的メニュー表示
• 適用時は従来のHFC冷媒を使用し、EUフガス規則（EU）573/2024に準拠

作動範囲と性能

• 作動温度範囲：-80 °C〜220 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：4 kW、最大消費電力：9 kW
• 冷却能力の例：200 °C / ポンプレベル8 / 熱媒体油 ≈ 1.6 kW、-80 °C / ポンプレベル2 / エタノール ≈ 0.15 kW

技術仕様

• 周囲温度範囲：5 … 40 °C
• 最大吐出圧力：3.1 bar、最大ポンプ流量圧：65 L/min
• 充填量：最小4.8 L〜最大17.2 L、非サーモスタット式膨張タンクを備え最小内部容量を実現
• 入出力接続ねじ（外側）：M30 x 1.5
• 寸法（WxDxH）：560 x 550 x 1325 mm、重量：198 kg、騒音レベル：63 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz。電源コード/プラグのオプションあり

用途

• 産業プロセス、実験室、パイロットプラント、R&D向けの温度管理
• 外部プロセス回路における熱伝達流体の循環・調温
• 広い温度範囲と高い安定性を要求するプロセス（低温〜高温）

オプションと受注情報

• 拡張機能と遠隔操作を備えたオプションのタッチ操作ユニット
• フィールドバスやアナログ接続用に拡張可能なインターフェースモジュール（最大2つ）
• 地域要件に応じた電源コード/プラグの選択、ポンプ制御モードの設定が可能
