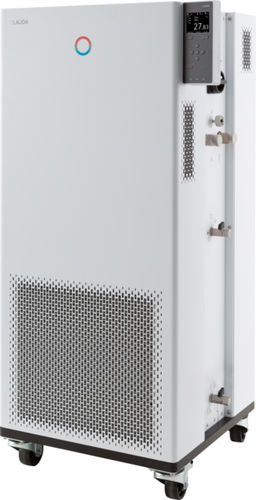

実験用サーモスタット Integral IN 530 T

プロセスキャスター付きデジタル

概要
モジュラー式インターフェースコンセプトにより、Integral IN 530 T プロセスサーモスタットは産業プロセスへ柔軟に組み込めます。標準インターフェースは Ethernet、USB、および外部 Pt 100 ポートを備え、追加のインターフェースや通信プロトコルはモジュールで拡張可能です。

特長

• 外部回路の動的温度制御のための冷却統合型プロセスサーモスタット
• 媒体特性を記憶した熱媒体の管理
• 内部および外部制御用の PID 動作を持つ全電子連続制御器
• 可変の低水位および過温度保護と音響アラーム（可燃/非可燃液体に対応）
• 外部 Pt 100 センサ用ポート; インターフェースモジュールで第2の外部 Pt 100 を追加可能
• 150 の温度/時間セグメントを持つプログラマー、5 プログラムに分割可能
• PC、タブレット、スマートフォンのブラウザで操作可能な統合ウェブサーバ、認証と暗号化による安全なデータ転送
• F-Gas 規制（EU）573/2024 に準拠した従来型冷媒（HFC）を使用
• 実測値と設定値を同時表示し、温度プロファイルをグラフィック表示するカラ―TFT表示
• カーソルおよびソフトキーによる入力、過温度保護用の専用 Tmax キー
• 制御パラメータ決定のための Self-adapt 機能
• 高性能圧力ポンプ
• 無電位接点による遠隔故障表示
• 圧力制限用の調整可能なバイパス
• コンプレッサーのオン/オフ制御を含むデジタル冷却管理の SmartCool システム
• 明確なテキストメニュー、選択可能言語：DE, EN, FR, ES, IT, RU
• システム診断用 SelfCheck Assistant
• 電源容量に応じて最大使用可能熱量を利用する PowerAdapt システム
• USB および Ethernet は標準装備；最大 2 つの追加インターフェース（RS232/485、Profibus、アナログ、接点または EtherCAT モジュール）をオプションで追加可能
• ポンプ圧力のデジタル表示
• 凝縮器冷却：空冷

使用温度範囲
最小使用温度：-32 °C
最大使用温度：120 °C
温度安定度：0.05 ± K

冷却能力（抜粋）
温度 | 調温媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
100 °C | 熱油 | 5 kW | 5 kW
20 °C | エタノール | 5 kW | 5 kW
10 °C | エタノール | 4.5 kW | 4.5 kW
0 °C | エタノール | 3.8 kW | 3.8 kW
-10 °C | エタノール | 2.6 kW | 2.6 kW
-20 °C | エタノール | 1.5 kW | 1.5 kW
-30 °C | エタノール | 0.6 kW | 0.6 kW

仕様 / 技術仕様

• 使用温度範囲：-32 ... 120 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：8 kW
• 最大消費電力：11 kW
• 消費電流：16 A
• 最大吐出圧力：3.5 bar (50 Hz), 4.6 bar (60 Hz)
• 最大ポンプ流量圧力：40 L/min (50 Hz); 65 L/min (60 Hz)
• 入口/出口接続ネジ（外側）：G 3/4"
• 入口/出口ホースサイズ：3/4"
• 最小充填量：7.2 L
• 最大充填量：20.5 L
• 外形寸法（WxDxH）：560 x 550 x 1325 mm
• 重量：149 kg
• 騒音レベル：66 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：プラグ付き電源コード（IEC 60309, 5 極, CEE, 赤, 16 A）または構成により異なるプラグ
