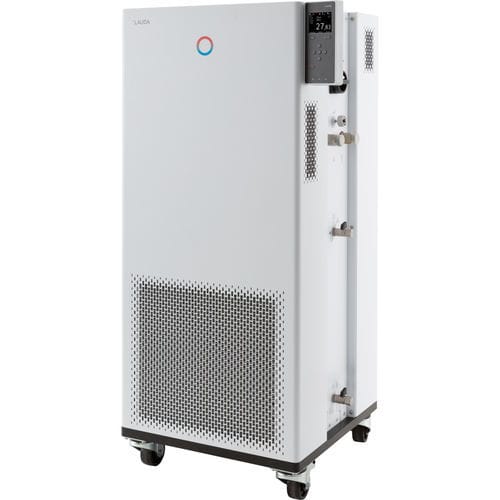

プロセスサーモスタット Integral IN 550 XTW

キャスター付きデジタル電子

製品概要
Integral のプロセスサーモスタットは、本体のカラーTFTディスプレイまたはオプションの外部タッチ操作ユニット（拡張機能）で操作できます。本体はプロセスサーモスタット、内蔵冷却システム、強力な圧力ポンプを組み合わせ、外部回路の動的な温度制御を実現します。熱媒体の管理、ATEX認証ガス警報センサー、リモート操作と監視のためのネットワークインターフェースに対応しています。

特長

• 外部回路の動的温度制御用の統合冷却システムを備えたプロセスサーモスタット
• 特性を登録可能な熱媒体の管理
• 警報・遮断機能および上位安全システム用の外部状態インターフェースを備えたATEX認証ガス警報センサー
• 制御パラメータを決定するSelf-adapt機能
• 8段階の出力選択または吐出圧制御が可能なLAUDA Variopump（加圧ポンプ）
• 無電圧接点による遠隔故障表示
• 認証・暗号化により安全な、ブラウザベース（PC、タブレット、スマートフォン）での操作を可能にする組込Webサーバー
• 非常に小さい内部容積と大きな非恒温拡張容器（コールドフルードレイヤー方式）
• 天然冷媒を採用
• 実測値・設定値を同時表示し、温度プロファイルをグラフィック表示するカラーTFT
• カーソルとソフトキーによる簡単入力；過温度保護用のTmaxキーを追加
• 黒い押しボタンによるクイックストップ機能とリモート解除用端子
• 電源から供給可能な最大の熱量を利用するPowerAdaptシステム
• USBおよびEthernetを標準装備；オプションで最大2つの追加インターフェース（RS232/485、Profibus、アナログ、接点、EtherCAT）
• 統合かつ調整可能なバイパス
• コンプレッサーのオン/オフ制御を含む省エネデジタル冷却管理SmartCool
• 6言語（DE, EN, FR, ES, IT, RU）での明確なテキストメニュー
• システム診断用SelfCheck Assistant
• 内部・外部制御用のPID動作を備えた全電子連続制御器
• 可燃性・非可燃性流体での使用に対応した低液位および調整可能な過温度保護（音声アラーム付）
• 外部Pt100用ポート1系統内蔵；インターフェースモジュール経由で2系統目も対応可能
• 150セグメント/5プログラムに分割可能なプログラマー
• ポンプ圧力のデジタル表示
• 凝縮器冷却：水

使用温度範囲

• 最小使用温度：-50 °C
• 最大使用温度：220 °C
• 温度安定度：0.05 ± K

技術仕様（DIN 12876準拠）

• 使用温度範囲：-50 ... 220 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定度：0.05 ± K
• 加熱出力（最大）：8 kW
• 最大消費電力：10.5 kW
• 電流：16 A
• 最大吐出圧：3.1 bar
• 最大ポンプ流量：65 L/min
• 入口/出口接続ねじ（外側）：M30 x 1.5
• 入口/出口ホースサイズ：3/4"
• 最小充填量：4.8 L
• 最大充填量：17.2 L
• 冷却水接続ねじ（外側）：3/4"
• 推奨冷却水温度：15 °C
• 冷却水温度最大：30 °C
• 冷却水流量：8 L/min
• 冷却水差圧最小：0.8 bar
• 冷却水最大圧力：10 bar
• 寸法（WxDxH）：560 x 550 x 1325 mm
• 重量：181 kg
• 騒音値：60 dB(A)
• 電源：400 V; 3/PE; 50 Hz
• 電源プラグ：プラグ付電源コード（IEC 60309、5極、CEE、赤、16 A）

冷却能力（50 Hz）— 表

• 200 °C | 8 | 熱媒油 | 5.8 kW
• 100 °C | 8 | 熱媒油 | 5.8 kW
• 20 °C | 8 | エタノール | 5.8 kW
• 10 °C | 8 | エタノール | 5.8 kW
• 0 °C | 8 | エタノール | 5.4 kW
• -10 °C | 8 | エタノール | 4 kW
• -20 °C | 4 | エタノール | 2.8 kW
• -30 °C | 4 | エタノール | 1.7 kW
• -40 °C | 4 | エタノール | 0.75 kW
• -50 °C | 2 | エタノール | 0.35 kW

品番
Part no.: L004070

ダウンロード・資料
製品別データシート、Integral XT のパンフレットおよび取扱説明書を提供（datasheet, brochures, operating instructions）。

仕様 / 技術データ

• 型式：Integral IN 550 XTW
• 装置種別：統合冷却付きプロセスサーモスタット
• 使用温度範囲：-50 ... 220 °C
• 温度安定度：0.05 ± K
• 加熱出力：最大 8 kW
• 最大消費電力：10.5 kW
• 最大ポンプ流量：65 L/min
• 充填量：4.8 L（最小）– 17.2 L（最大）
• 冷却方式：統合冷却、凝縮器水冷
• インターフェース：USB、Ethernet（標準）；オプション RS232/485、Profibus、アナログ、接点、EtherCAT
• 安全：ATEX認証ガス警報センサー；低液位および調整可能な過温度保護（音声アラーム付）
• 制御：カラーTFT、PID制御器、プログラマー（150セグメント / 5プログラム）
• 寸法（WxDxH）：560 x 550 x 1325 mm
• 重量：181 kg
• 騒音値：60 dB(A)
• 電源 / プラグ（表示例）：400 V; 3/PE; 50 Hz — プラグ付電源コード（IEC 60309、5極、CEE、赤、16 A）
