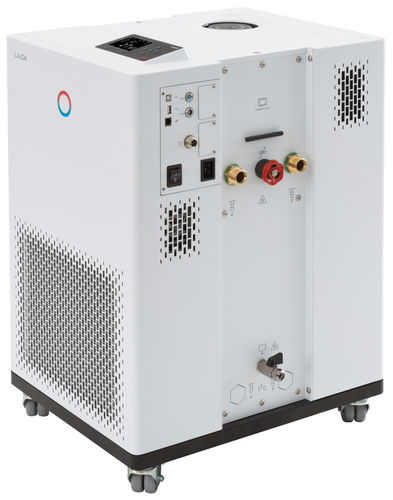

実験用サーモスタット Integral IN 230 TW

プロセスキャスター付き電子

概要
Integral IN 230 TW は、外部循環回路および熱媒体の動的温度制御向けに設計された冷却一体型のモジュール式プロセスサーモスタットです。フル電子式PIDコントローラ、カラーTFTディスプレイ、モジュール式通信インターフェース（USB、Ethernet標準、Pt100ポート内蔵）を備えています。

主な特長

• 外部回路での精密制御を可能にする統合冷却システム
• 熱媒体の特性を保持した流体管理機能
• フル電子式PID連続制御（Self adapt 機能搭載）
• 低液位および調整可能な過温度保護（音響アラーム付）
• 150温度/時間セグメントのプログラマ（最大5プログラム）
• 高出力圧力ポンプ（圧力デジタル表示）；最大流量40 L/min、最大吐出圧3.5 bar
• SmartCoolによる省エネ冷却管理、PowerAdaptによる電力最適化
• USB/Ethernet標準、RS232/485、Profibus、アナログ、接点、EtherCATモジュールで拡張可能
• 認証と暗号化によるセキュアなブラウザ操作が可能な組込Webサーバ
• 実測値と設定値、温度プロファイルを表示するカラーTFT

作業範囲

• 最小作業温度：-32 °C
• 最大作業温度：120 °C
• 温度安定度：0.05 ± K

技術データ（DIN 12876準拠）
作業温度範囲 | -32 ... 120 °C
周囲温度範囲 | 5 ... 40 °C
温度安定度 | 0.05 ± K
最大加熱出力 | 2.7 kW
最大消費電力 | 3.7 kW
電流消費 | 16 A
最大吐出圧 | 3.5 bar
最大ポンプ流量 | 40 L/min
入/出口接続ねじ（外側） | G 3/4
入/出口ホースサイズ | 3/4
最小充填量 | 3.6 L
最大充填量 | 8.7 L
凝縮器水冷接続ねじ（外側） | 3/4
推奨冷却水温度 | 15 °C
冷却水温度最大 | 30 °C
冷却水流量 | 3 L/min
冷却水最小圧力差 | 0.8 bar
冷却水最大圧力 | 10 bar
寸法（WxDxH） | 430 x 550 x 760 mm
重量 | 85 kg
騒音レベル | 60 dB(A)
電源 | 230 V; 50 Hz
電源プラグ | 角型プラグ付電源コード（CEE7/7）

冷却能力（50 Hz）
100 °C | サーマルオイル | 2.3 kW
20 °C | エタノール | 2.3 kW
10 °C | エタノール | 2.3 kW
0 °C | エタノール | 1.9 kW
-10 °C | エタノール | 1.3 kW
-20 °C | エタノール | 0.75 kW
-30 °C | エタノール | 0.35 kW

用途

• 研究所および産業用循環システムの温度制御
• 材料試験、温調、プロセス開発
• 可燃性・非可燃性熱媒体の使用（安全設定により対応）

オプションとインターフェース

• 拡張可能なインターフェースモジュール：RS232/485、Profibus、アナログ、接点、EtherCAT
• インターフェースモジュール経由で2台目の外部Pt100対応

適合性と診断

• EU 573/2024 に準拠した従来型HFC冷媒を使用
• システム診断用SelfCheck Assistantおよび遠隔故障接点
• 表示メニューは6言語選択可能：DE、EN、FR、ES、IT、RU
