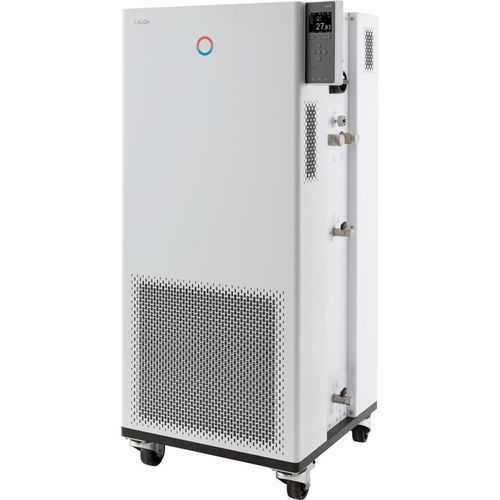

プロセスサーモスタット Integral IN 550 XT

床置きデジタル電子

説明
Integral IN 550 XT は、外部回路や試験台の温度を動的に制御するための冷却一体型の循環・プロセスサーモスタットです。本体のカラ―TFTまたはオプションのタッチ操作ユニットで操作でき、統合されたウェブサーバーによりリモート操作も可能です。

特長

• 外部回路の動的制御が可能な冷却一体型プロセスサーモスタット
• 熱媒体の特性を保存して管理、非常に小さい内部容積
• ATEX認証ガス警報センサー（警報・遮断機能）および上位安全システム用の外部状態インターフェース
• 制御パラメータを決定するSelf-adapt機能と内部・外部制御用の完全電子式連続PIDコントローラ
• LAUDA Variopump（圧力ポンプ）8段階選択式、デジタルポンプ圧表示；流量最大65 L/min
• 電源が許す最大熱量を利用するPowerAdaptシステム
• 150の温度／時間セグメントを持つプログラマ、最大5プログラムに分割可能
• コンプレッサーのオン／オフ制御を行う省エネ型SmartCoolデジタル冷却管理、天然冷媒使用
• フォールトの遠隔表示（フローティング接点）および黒色押しボタンや遠隔解除接点によるクイックストップ
• USBおよびEthernetを標準装備；追加で最大2つのインターフェースを選択可能（RS232/485、Profibus、アナログ、接点、EtherCAT）
• 可燃・不燃液用の低液位および調整可能な過温防護（音声警報付き）
• 6言語選択（DE, EN, FR, ES, IT, RU）の明瞭テキストメニューとSelfCheck Assistantによるシステム診断

作業範囲

• 最小作動温度：-50 °C
• 最大作動温度：220 °C
• 温度安定性：±0.05 K

主な仕様（抜粋）

• 作動温度範囲：-50 … 220 °C
• 周囲温度範囲：5 … 40 °C
• 温度安定性：0.05 ± K
• 最大加熱出力：8 kW
• 最大消費電力：10.5 kW
• 電流消費：16 A
• 最大吐出圧：3.1 bar
• 最大ポンプ流量：65 L/min
• 入口/出口接続ねじ（外側）：M30 x 1.5
• 入口/出口ホースサイズ：3/4″
• 最小充填量：4.8 L
• 最大充填量：17.2 L
• 外形寸法（WxDxH）：560 x 550 x 1325 mm
• 重量：176 kg
• 騒音レベル：65 dB(A)
• 電源：400 V; 3/PE; 50 Hz
• 電源プラグ：プラグ付電源コード（IEC 60309、5極、CEE、赤、16 A）

冷却能力（50 Hz） - 表

• 200 °C | ポンプレベル 8 | 熱油 | 5 kW
• 100 °C | ポンプレベル 8 | 熱油 | 5 kW
• 20 °C | ポンプレベル 8 | エタノール | 5 kW
• 10 °C | ポンプレベル 8 | エタノール | 4.8 kW
• 0 °C | ポンプレベル 8 | エタノール | 4.6 kW
• -10 °C | ポンプレベル 8 | エタノール | 3.3 kW
• -20 °C | ポンプレベル 4 | エタノール | 2.4 kW
• -30 °C | ポンプレベル 4 | エタノール | 1.5 kW
• -40 °C | ポンプレベル 4 | エタノール | 0.7 kW
• -50 °C | ポンプレベル 2 | エタノール | 0.3 kW

仕様

• モデル：Integral IN 550 XT
• 機器種別：冷却一体型循環・プロセスサーモスタット
• コントローラ：内部・外部制御用の完全電子式連続コントローラ（PID）
• インターフェース：USB、Ethernet標準；最大2つの追加インターフェース選択可（RS232/485、Profibus、アナログ、接点、EtherCAT）
• ポンプ：LAUDA Variopump（8段階）＋デジタル圧力表示
• 安全機能：ATEXガスセンサー（警告＆遮断）、低液位・調整可能な過温保護、遠隔故障表示
• 操作：カラーTFT、ブラウザ操作用統合ウェブサーバー、明瞭テキストメニュー
• プログラム：温度/時間セグメント150、最大5プログラム
• 冷却管理：天然冷媒を用いたSmartCool
