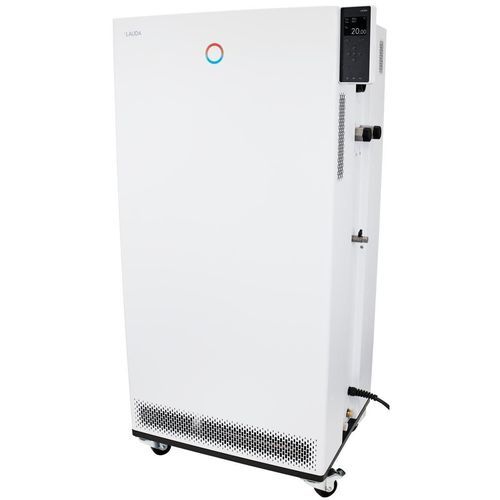

プロセスサーモスタット Integral IN 1330 TW

キャスター付きデジタル電子

製品説明
モジュラーインターフェースコンセプトにより、新しいIntegralプロセスサーモスタットを最大限の柔軟性でプロセスに組み込むことができます。装置は標準でEthernet、USB、Pt100などのインターフェースを備えています。追加のインターフェースや通信プロトコルはモジュールで容易に追加できます。

特長

• 外部回路内の動的温度制御のための内蔵冷却システムを備えたプロセスサーモスタット
• 保存された特性を持つ熱媒液の管理
• 内部および外部制御用のPID動作を持つフル電子連続コントローラ
• 可燃性および非可燃性液体での使用向けの、音響アラーム付き低位かつ調整可能な過温度保護
• USBおよびEthernetインターフェースを標準装備
• 最大2つの追加インターフェース（RS 232/485、Profibus、アナログ、コンタクト、またはEtherCATモジュール）へのアップグレードオプション
• ポンプ圧力のデジタル表示
• 凝縮器冷却：水
• 実測値と設定値を同時表示し、温度プロファイルをグラフィック表示するカラ―TFTディスプレイ
• カーソルとソフトキーによる簡単入力；過温度保護用のTmaxキーを追加搭載
• 制御パラメータ決定のためのSelf adapt機能
• 非常に高性能な加圧ポンプ
• 外部Pt100用ポート内蔵；インターフェースモジュール経由で2つ目の外部Pt100も可能
• 5つのプログラムに分割可能な150の温度/時間セグメントを備えたプログラマ
• PC、タブレット、スマートフォンからのローカルネットワーク上でのブラウザ操作用の統合Webサーバ；認証と暗号化による安全なデータ転送
• フッ素ガス規制（EU）573/2024に準拠して従来の冷媒（HFC）を使用
• テキスト表示の明確なメニュー操作、選択可能な6言語：DE、EN、FR、ES、IT、RU
• システム診断用SelfCheckアシスタント
• 電源システムで許容される最大の熱量を使用するためのPowerAdaptシステム
• 内部循環用の追加ポンプ
• フローティング接点によるリモート故障表示
• 圧力制限用の調整可能なバイパス
• コンプレッサーのオン/オフ制御を含む省エネ型デジタル冷却管理のSmartCoolシステム

冷却能力
温度 | 温調媒体 | 冷却能力 50 Hz | 冷却能力 60 Hz
100 °C | 熱媒体油 | 13 kW | 13 kW
20 °C | エタノール | 13 kW | 13 kW
10 °C | エタノール | 10 kW | 10 kW
0 °C | エタノール | 7.6 kW | 7.6 kW
-10 °C | エタノール | 5.4 kW | 5.4 kW
-20 °C | エタノール | 3.4 kW | 3.4 kW
-30 °C | エタノール | 1.7 kW | 1.7 kW

作動範囲
最小作動温度：-32 °C
最大作動温度：150 °C
温度安定性：0.1 ± K

仕様 / 技術データ

• 作動温度範囲：-32 ... 150 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定性：0.1 ± K
• 最大加熱出力：16 kW
• 最大消費電力：18 kW
• 電流消費：25 A
• 最大吐出圧力：5,5 bar (50 Hz), 7,0 bar (60 Hz)
• 最大ポンプ流量圧力：60 L/min (50 Hz); 70 L/min (60 Hz)
• 入口/出口接続ネジ（外側）：M38 x 1,5
• 入口/出口ホースサイズ：1″
• 最小充填量：9.7 L
• 最大充填量：25.5 L
• 水冷却接続ねじ（外側）：3/4 ″
• 推奨冷却水温度：15 °C
• 最大冷却水温度：30 °C
• 冷却水流量：15.5 L/min
• 冷却水最小圧力差：0.8 bar
• 冷却水最大圧力：10 bar
• 寸法（WxDxH）：760 x 650 x 1605 mm
• 重量：225 kg
• 騒音レベル：62 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：プラグ付き電源コード（IEC 60309、5極、CEE、赤、32 A）
