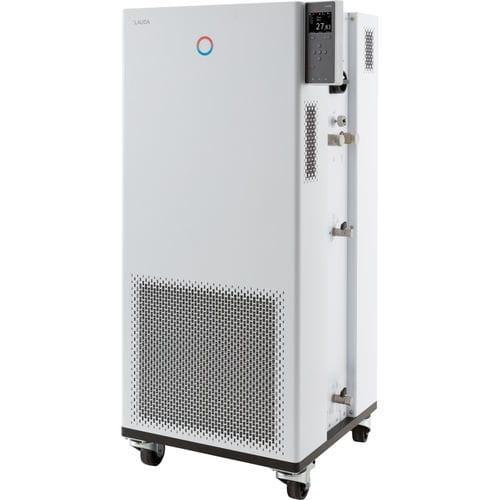

実験用サーモスタット Integral IN 280 XTW

科学調査プロセスキャスター付き

概要
Integral IN 280 XTWは、外部回路および熱媒体の動的温度制御用に設計された冷却一体型の循環プロセステルモスタットです。装置のカラ―TFT表示またはオプションのタッチ操作ユニットで操作でき、組み込みのウェブサーバーと標準インターフェースによりネットワーク制御が可能です。

主な特長

• 外部回路の動的制御を行う冷却一体型プロセステルモスタット
• 媒体特性を保存した熱媒体の管理機能
• 内部および外部制御用のフル電子連続PIDコントローラ
• 可変式の低レベルおよび過温度保護（可燃・非可燃液体対応）、音響アラーム付
• 外部Pt100用ポート、インターフェースモジュールで第2外部Pt100を追加可能
• 調整可能な内蔵バイパス
• 認証・暗号化対応のブラウザ操作が可能な組み込みウェブサーバー
• 凝縮器冷却方式：水冷
• 実測値・設定値を同時表示し温度プロファイルをグラフィック表示するカラ―TFT
• カーソルとソフトキーによる入力、過温度保護用の専用Tmaxキー
• 制御パラメータを自動算出するSelf-adapt機能
• 8段階選択または流出圧制御が可能なLAUDA Variopump（デジタル圧力ポンプ）
• 無電位接点による遠隔故障表示
• 5プログラムに分割可能な最大150セグメントの温度/時間プログラマ
• 極めて小さい内部容量と大容量の非恒温膨張容器（コールドフルードレイヤー方式）
• EU規則（Fガス）573/2024に準拠した従来型冷媒（HFC）を使用
• わかりやすいテキストメニュー、6言語選択可（DE, EN, FR, ES, IT, RU）
• システム診断用SelfCheck Assistant
• 利用可能な電力を最適活用するPowerAdaptシステム
• USBおよびEthernetを標準装備、追加で最大2つのインターフェース（RS232/485、Profibus、アナログ、接点、EtherCATモジュール）を選択可能
• ポンプ圧力のデジタル表示
• コンプレッサーのオン/オフ制御を含む省エネ型デジタル冷却管理SmartCool

作業範囲

• 最低作業温度：-80 °C
• 最高作業温度：220 °C
• 温度安定度：±0.05 K

技術データ（DIN 12876準拠）

• 作業温度範囲：-80 ... 220 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：4 kW
• 最大消費電力：9 kW
• 電流：13.5 A
• 最大吐出圧：3.1 bar
• 最大ポンプ流量：65 L/min
• 入出力接続ネジ（外側）：M30 x 1.5
• 最小充填量：4.8 L
• 最大充填量：17.2 L
• 冷却水接続ネジ（外側）：3/4"
• 推奨冷却水温度：15 °C
• 冷却水温度最大：30 °C
• 冷却水流量：2.7 L/min
• 冷却水圧差最小：0.8 bar
• 冷却水最大圧力：10 bar
• 寸法（WxDxH）：560 x 550 x 1325 mm
• 重量：195 kg
• 騒音レベル：62 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：電源コード付プラグ（IEC 60309、5極、CEE、赤、16 A）

冷却能力（代表値）

• 200 °C | ポンプレベル 8 | 熱媒体油 | 50/60 Hz 冷却能力：1.7 kW
• 100 °C | ポンプレベル 8 | 熱媒体油 | 1.7 kW
• 20 °C | ポンプレベル 8 | エタノール | 1.7 kW
• 0 °C | ポンプレベル 8 | エタノール | 1.6 kW
• -40 °C | ポンプレベル 4 | エタノール | 1.8 kW
• -80 °C | ポンプレベル 2 | エタノール | 0.18 kW

発注情報 / 仕様

• 型式：Integral IN 280 XTW
• 装置区分：冷却一体型の循環・プロセステルモスタット
• 作業温度：-80 ... 220 °C
• 温度安定度：0.05 ± K
• ポンプ流量：最大65 L/min（デジタルポンプ、8段）
• 充填量：4.8 - 17.2 L
• 最大吐出圧：3.1 bar
• 電源 / プラグ：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz / IEC 60309、5極、CEE、16 A
• 重量 / 寸法：195 kg / 560 x 550 x 1325 mm
