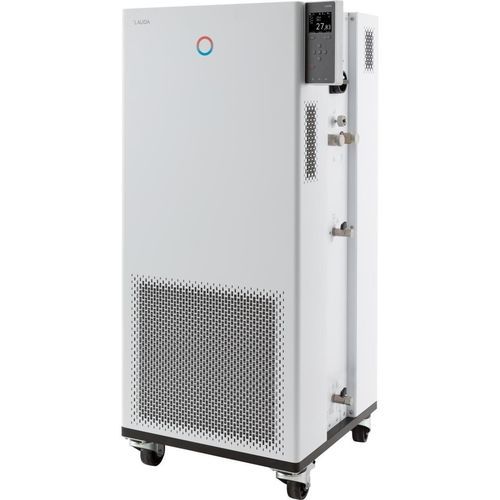

プロセスサーモスタット Integral IN 950 XTW

キャスター付きデジタル電子

概要
Integral IN 950 XTW は、外部回路の動的温度制御のために冷却と加熱を統合したプロセスサーモスタットです。装置のカラ―TFT表示での操作、またはオプションのタッチ操作ユニットでの操作が可能です。熱媒体の管理に対応し、爆発性雰囲気での使用を想定した ATEX ガス警報センサーを備えています。

特長

• 外部回路の動的温度制御用の冷却システムを統合したプロセスサーモスタット
• 媒体特性を保存した熱媒の管理機能
• 警報・自動停止・上位システム用外部状態インターフェースを備えた ATEX 認定ガス警報センサー
• 制御パラメータを決定する Self adapt 機能
• 8段階選択または吐出圧制御が可能な LAUDA Variopump 圧力ポンプ
• 無電位接点による遠隔故障表示
• 認証・暗号化により安全な、ブラウザ操作可能な組込型ウェブサーバ（PC・タブレット・スマートフォン対応）
• 非常に小さい内部容積と大きな非恒温膨張容器（コールドフルード層システム）
• 天然冷媒の使用
• 実測値と設定値を同時表示し、温度プロファイルをグラフィック表示するカラ―TFT
• カーソルとソフトキーでの簡易入力；過温保護用の専用 Tmax キー
• 黒の押しボタンによるクイックストップ機能および遠隔解除用接点
• 電源供給条件に応じて最大許容熱量を利用する PowerAdapt システム
• 標準で USB および Ethernet インターフェース装備；RS232/485、Profibus、アナログ、接点、EtherCAT などの追加モジュール（最大2つ）対応
• 調整可能な内蔵バイパス
• コンプレッサーのオン/オフ制御を含む SmartCool エネルギー節約型デジタル冷却管理
• 明確なテキストメニュー、6 言語選択可能（DE, EN, FR, ES, IT, RU）
• システム診断用 SelfCheck Assistant
• 内部および外部制御用の PID 動作を持つ全電子連続制御器
• 可変の低レベルおよび過温保護（可燃性/非可燃性流体対応）と音響アラーム
• 外部 Pt100 用ポート；インターフェースモジュール経由で第2の外部 Pt100 も接続可能
• 5 プログラムに分割可能な 150 セグメントの温度/時間プログラマ
• ポンプ圧のデジタル表示
• 凝縮器冷却：水

冷却能力 (50 Hz)
200 °C | ポンプレベル 8 | 熱油 | 9 kW
100 °C | ポンプレベル 8 | 熱油 | 9 kW
20 °C | ポンプレベル 8 | エタノール | 9 kW
10 °C | ポンプレベル 8 | エタノール | 7.8 kW
0 °C | ポンプレベル 8 | エタノール | 5.8 kW
-10 °C | ポンプレベル 8 | エタノール | 4.2 kW
-20 °C | ポンプレベル 4 | エタノール | 3 kW
-30 °C | ポンプレベル 4 | エタノール | 1.9 kW
-40 °C | ポンプレベル 4 | エタノール | 0.95 kW
-50 °C | ポンプレベル 2 | エタノール | 0.5 kW

作動範囲
最小作動温度：-50 °C
最大作動温度：220 °C
温度安定度：0.05 ± K

技術的特徴の概要
本機は冷却と加熱を統合し、選択可能なポンプレベルによるポンプ圧制御、ATEX ガス警報センサー、組込ウェブサーバおよびモダンな TFT 操作画面を備えます。USB と Ethernet を標準搭載し、追加インターフェースで拡張可能です。内蔵バイパスと SmartCool 管理によりエネルギー効率を高めます。

仕様

• 作動温度範囲：-50 ... 220 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定度：0.05 ± K
• 最大加熱出力：8 kW
• 最大消費電力：11 kW
• 電流消費：16 A
• 最大吐出圧：3.1 bar
• 最大ポンプ流量：65 L/min
• 吸入口/吐出口ねじ（外側）：M30 x 1,5
• 吸入口/吐出口ホースサイズ：3/4"
• 最小充填量：4.8 L
• 最大充填量：17.2 L
• 冷却水接続ねじ（外側）：3/4"
• 推奨冷却水温度：15 °C
• 冷却水最大温度：30 °C
• 冷却水流量：20 L/min
• 冷却水圧差最小：0.8 bar
• 冷却水最大圧力：10 bar
• 外形寸法 (W×D×H)：560 x 550 x 1325 mm
• 重量：181 kg
• 騒音レベル：60 dB(A)
• 電源（例示バリアント）：400 V; 3/PE; 50 Hz
• 電源プラグ（例示）：プラグ付電源コード (IEC 60309, 5 ピン, CEE, 赤, 16 A)
