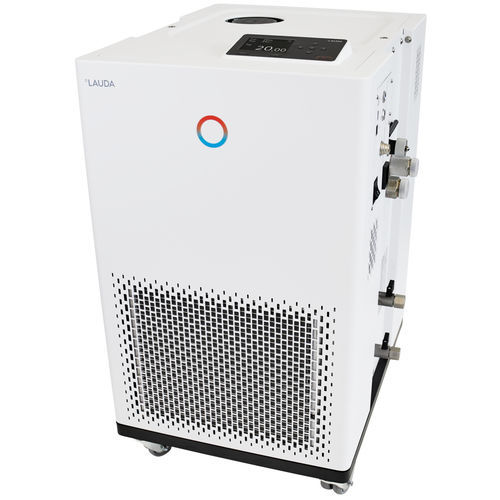

プロセスサーモスタット Integral IN 150 XT

キャスター付きデジタル電子

概要
Integral IN 150 XT プロセスサーモスタットは、本体のカラ―TFTディスプレイまたはオプションのタッチ操作ユニットで操作します。冷却・ポンプ制御・ネットワーク機能を一体化し、産業用途の温度制御に対応します。

特長

• 外部回路の動的な温度制御のための冷却システム内蔵プロセスサーモスタット
• 記録済み物性データによる熱媒体管理
• 内部・外部制御対応のフル電子連続PID制御
• 低液位保護および調整可能な過温保護（警報付）—可燃/不燃液体に対応
• 外部Pt100用ポート内蔵、インターフェースモジュールで2nd Pt100対応可能
• 調整可能なバイパスとバイパス制限
• 非常に小さい内部容積と大型非温調膨張容器（冷液重ね構造）
• 空冷コンデンサー
• 実測値・設定値を同時表示し温度プロファイルをグラフィック表示するカラ―TFT
• カーソル・ソフトキーによる入力、過温用のTmaxキー装備
• 制御パラメータを自動決定するセルフアダプト機能
• 8 段階選択可能な LAUDA Variopump（加圧ポンプ）または流出圧制御
• フローティングコンタクトによる遠隔故障表示
• 150 温度/時間セグメント、最大5 プログラムに分割可能なプログラマ
• 認証・暗号化によるセキュアなブラウザ操作を可能にする内蔵ウェブサーバ
• EU 573/2024 に準拠した従来型冷媒（HFC）での運転対応
• 明確なテキストメニュー、選択可能言語（DE, EN, FR, ES, IT, RU）
• システム診断用 SelfCheck アシスタント
• 利用可能な加熱容量を最適化する PowerAdapt システム
• 標準で USB・Ethernet 搭載、RS232/485、Profibus、アナログ、コンタクト、EtherCAT などの追加モジュールにより拡張可能
• ポンプ圧力のデジタル表示と、省エネ制御の SmartCool

作動範囲
最小作動温度: -45 °C
最大作動温度: 220 °C
温度安定度: 0.05 ± K

冷却能力（50 Hz）
200 °C | ポンプレベル 8 | サーマルオイル | 1.5 kW
100 °C | ポンプレベル 8 | サーマルオイル | 1.5 kW
20 °C | ポンプレベル 8 | エタノール | 1.5 kW
10 °C | ポンプレベル 8 | エタノール | 1.5 kW
0 °C | ポンプレベル 8 | エタノール | 1.3 kW
-10 °C | ポンプレベル 8 | エタノール | 1.0 kW
-20 °C | ポンプレベル 4 | エタノール | 0.7 kW
-30 °C | ポンプレベル 4 | エタノール | 0.3 kW
-40 °C | ポンプレベル 4 | エタノール | 0.06 kW
-45 °C | ポンプレベル 2 | エタノール | 0.02 kW

仕様（Technical data）

• 型式: Integral IN 150 XT
• 作動温度範囲: -45 ... 220 °C
• 周囲温度範囲: 5 ... 40 °C
• 温度安定性: 0.05 ± K
• 最大加熱容量: 3.5 kW
• 最大消費電力: 3.7 kW
• 電流消費: 16 A
• 最大吐出圧力: 3.1 bar
• 最大ポンプ流量（圧力）: 65 L/min
• 入口／出口接続ネジ（外側）: M30 x 1.5
• 入口／出口ホースサイズ: 3/4"
• 最小／最大充填量: 2.5 L / 8.7 L
• 外形寸法（W x D x H）: 430 x 550 x 760 mm
• 質量: 106 kg
• 騒音レベル: 60 dB(A)
• 電源（表示例）: 230 V; 50 Hz
• 電源プラグ（表示例）: 角型プラグ付電源ケーブル (CEE7/7)
• 製品参照番号: L002673
