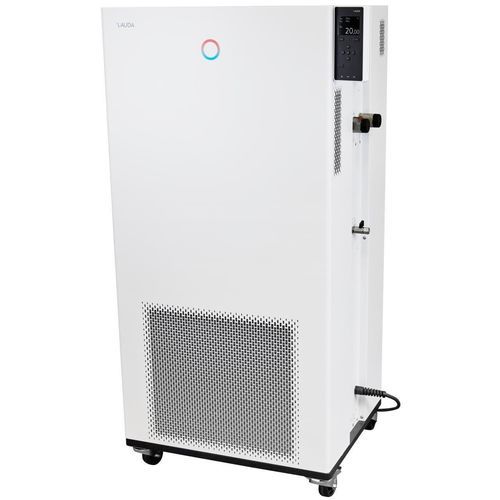

実験用サーモスタット Integral IN 1030 T

プロセス床置きデジタル

製品概要
モジュラー式インターフェースコンセプトにより、Integral IN 1030 T プロセスサーモスタットは産業プロセスへ柔軟に統合できます。Ethernet、USB、内蔵Pt100入力が標準装備で、追加のインターフェースや通信プロトコルはオプションモジュールで対応可能です。

主な機能

• 外部回路の動的温度制御のための内蔵冷却システムを備えたプロセスサーモスタット
• 熱媒体の特性を保存して管理
• 内部および外部制御用のPID動作を持つ完全電子式連続制御器
• 可燃性・非可燃性液体に対応した低レベルおよび調整可能な過温度保護（音響アラーム付き）
• USBおよびEthernetを標準装備。最大2つの追加モジュール（RS232/485、Profibus、アナログ、接点、EtherCAT）で拡張可能
• ポンプ圧力のデジタル表示と非常に強力な圧力ポンプ；内部循環用の追加ポンプオプション
• 空冷コンデンサーおよびコンプレッサーのオン/オフ制御を含む省エネ型デジタル冷却管理のSmartCoolシステム
• 実測値と設定値を表示し温度プロファイルをグラフィック表示するカラ―TFTディスプレイ；カーソルとソフトキーで簡単入力、専用Tmaxキー付き
• 制御パラメータを自動決定するSelf-adapt機能；システム診断用のSelfCheck Assistant
• 最大5プログラムに分割可能な150セグメントの温度/時間プログラマー
• Fガスに関するEU規則573/2024に準拠した従来の冷媒（HFC）を使用
• フローティング接点による遠隔故障表示；圧力制限用の調整可能なバイパス；利用可能電力を最適化するPowerAdaptシステム

作業範囲

• 最小作動温度：-32 °C
• 最大作動温度：150 °C
• 温度安定性：0.1 ± K

冷却能力
温度 - 温調媒体 - 冷却能力 50 Hz - 冷却能力 60 Hz
100 °C - 熱媒体油 - 11 kW - 11 kW
20 °C - エタノール - 11 kW - 11 kW
10 °C - エタノール - 9.5 kW - 9.5 kW
0 °C - エタノール - 7.1 kW - 7.1 kW
-10 °C - エタノール - 4.9 kW - 4.9 kW
-20 °C - エタノール - 3 kW - 3 kW
-30 °C - エタノール - 1.6 kW - 1.6 kW

仕様

• 作動温度範囲：-32 ... 150 °C
• 周囲温度範囲：5 ... 40 °C
• 温度安定性：0.1 ± K
• 最大加熱出力：8 kW
• 最大消費電力：11 kW
• 電流消費：16 A
• 最大吐出圧力：5.5 bar (50 Hz), 7.0 bar (60 Hz)
• 最大ポンプ流量圧力：60 L/min (50 Hz); 70 L/min (60 Hz)
• 入口/出口接続ねじ（外側）：M38 x 1.5
• 入口/出口ホースサイズ：1"
• 最小充填量：9.7 L
• 最大充填量：25.5 L
• 寸法（WxDxH）：760 x 650 x 1605 mm
• 重量：223 kg
• 騒音レベル：70 dB(A)
• 電源：400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• 電源プラグ：プラグ付き電源ケーブル（IEC 60309、5ピン、CEE、赤、16 A）
