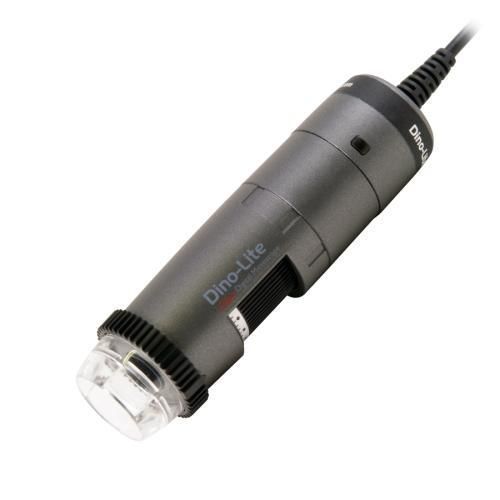

デジタル式ビデオ顕微鏡 AF4115ZT

検査用実験用偏極

製品概要
Dino-Lite AF4115ZT は Universal シリーズの USB デジタル検査用顕微鏡で、高倍率の視覚検査および測定向けに設計されています。オプションの WF-20 アダプターでワイヤレス動作に対応し、調光可能な照明、内蔵の直線偏光子、測定機能を組み合わせて検査業務を効率化します。

主な機能

• ワイヤレス対応（オプションの WF‑20 アダプターが必要）
• 倍率：20×–220×
• 1.3 メガピクセル CMOS センサー（1280 x 1024）、最大 30 fps
• 反射低減用の可変直線偏光子
• Flexible LED Control (FLC)：8 灯の白色 LED、LED on/off
• 拡張された測定および較正機能、Microtouch センサー搭載

光学データ表
倍率 | 作動距離（mm） | 画面幅 (X)（mm） | 画面高さ (Y)（mm） | 被写界深度（mm）
20 | 60.2 | 19.5 | 15.6 | 2.5
30 | 33.5 | 13.0 | 10.4 | 1.8
40 | 20.9 | 9.8 | 7.8 | 1.5
50 | 13.9 | 7.8 | 6.3 | -
60 | 9.7 | 6.5 | 5.2 | -
70 | 7.1 | 5.6 | 4.5 | 1.0
80 | 5.5 | 4.9 | 3.9 | -
90 | 4.5 | 4.3 | 3.5 | -
100 | 4.1 | 3.9 | 3.1 | -
110 | 4.0 | 3.6 | 2.8 | -
120 | 4.1 | 3.3 | 2.6 | -
130 | 4.5 | 3.0 | 2.4 | -
140 | 5.0 | 2.8 | 2.2 | -
150 | 5.6 | 2.6 | 2.1 | -
160 | 6.3 | 2.4 | 2.0 | -
170 | 7.1 | 2.3 | 1.8 | -
180 | 8.0 | 2.2 | 1.7 | -
190 | 8.9 | 2.1 | 1.6 | -
200 | 9.9 | 2.0 | 1.6 | -
210 | 10.9 | 1.9 | 1.5 | -
220 | 11.9 | 1.8 | 1.4 | 0.1

注意
記載の光学値は構成や使用条件により若干異なる場合があります。*前面キャップなしで測定。単位 = mm。

仕様

• 照明：白色 LED 8灯、LED on/off、IR カットフィルター >650 nm、ディフューザー（N3C-D）付属
• 光学系：20×–220×、反射防止コーティング付きガラスレンズ、標準作動距離
• センサー：CMOS、1.3 MP（1280x1024）、最大 30 fps
• インターフェース：USB 2.0、DirectShow／UVC に対応
• 対応 OS：Windows 7、8、10 & 11、macOS 10.12 以上
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（macOS）
• 筐体：コンポジット／プラスチック、寸法 114 x 33 mm、重量 111 g、ケーブル長 1.8 m
• 機能：Flexible LED Control (FLC)、測定・較正、Microtouch センサー
• 適合：CE、FCC、RoHS
• 保証：欧州 2 年保証

同梱品

• 顕微鏡本体（AF4115ZT）
• キャリングポーチ、ソフトウェア CD、較正ターゲット、取扱説明書
• キャップ：N3C‑O（open）、N3C‑C（closed）、N3C‑D（diffuser）、N3C‑E（extension）、N3C‑L（long）、N3C‑S（side light）
