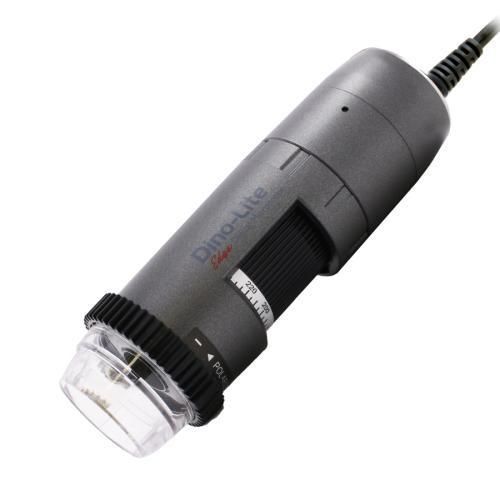

デジタル式ビデオ顕微鏡 AM4115ZT

検査用実験用偏極

概要
Dino-Lite Edge AM4115ZT は、プロフェッショナルな検査および記録用に設計された USB デジタル顕微鏡です。1.3MP CMOS センサー（1280 x 1024）、20x–220x の倍率範囲、調整可能な線形偏光子を搭載しています。適応型キャップ設計と交換可能なキャップにより、品質管理、外観検査、故障解析などで柔軟に使用できます。

ワーキングディスタンス / 視野 / 被写界深度（表）
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20 | 52.7 | 60.2 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | - | 8.0 | 2.2 | 1.7 | -
190 | - | 8.9 | 2.1 | 1.6 | -
200 | - | 9.9 | 2.0 | 1.6 | -
210 | - | 10.9 | 1.9 | 1.5 | -
220 | - | 11.9 | 1.8 | 1.4 | 0.1

注意
表示値は若干異なる場合があります。* 前面キャップ無し。単位 = mm。

主な特徴

• USB 2.0 インターフェース
• Microtouch センサーによる計測および校正機能
• 調光可能な照明と交換可能なキャップ（N3C シリーズ）
• 反射やギラつきを低減する内蔵可変偏光子
• EDOF / EDR / AMR 機能に対応（モデルファミリー）
• オプションの WF-10 で WiFi 対応可能

技術仕様

• Brand: Dino-Lite
• Model: AM4115ZT (Edge)
• Product code: AM4115ZT - EDGE
• Magnification range: 20x ~ 220x
• Lens type: Glass with anti-reflection coating
• Working distance: standard (see optical data table)
• Light / LED type: White
• Number of LEDs: 8 (switchable)
• IR filter: IR cut-filter >650 nm
• Diffuser: Yes (N3C-D included)
• Emission filter: No
• Polarizer: Built-in adjustable linear polarizer
• Sensor type: CMOS
• Resolution: 1.3 Megapixel (1280 x 1024)
• Maximum frame rate: 30 fps
• Interface: USB 2.0
• Operating systems: Windows 7/8/10/11; MacOS 10.9+
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Imaging standards: DirectShow, UVC
• WiFi: Wireless-ready (WF-10 optional)
• Housing material: Composite / plastic
• Magnification lock: Yes
• Dimensions: 10.5 cm (L) x 3.2 cm (D)
• Weight: 105 g
• Cable length: 1.8 m
• Measurement: Yes; Calibration: Yes; Microtouch sensor: Yes
• ESD safe: No
• Package contents: Microscope; Carry pouch; Software CD; Calibration target; User manual; N3C-O; N3C-C; N3C-D; N3C-E; N3C-L; N3C-S
• Warranty: 2 years European warranty
• Regulatory approval: CE, FCC, ROHS
