デジタル式ビデオ顕微鏡 AF4515ZT

検査用偏極性携帯型

製品概要

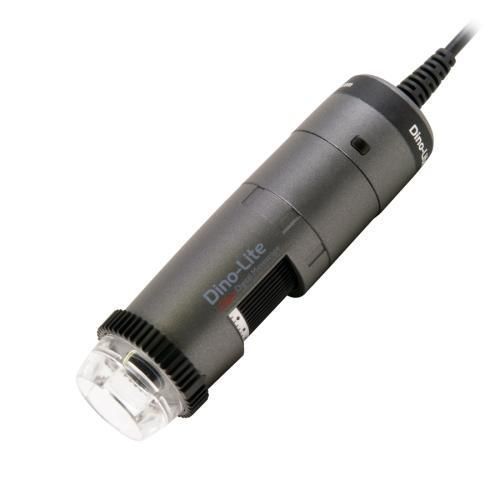

Dino-Lite AF4515ZT は検査、記録、計測向けの携帯型デジタル顕微鏡です。USB 2.0 接続に対応し、オプションの WF-20 アダプタ使用でワイヤレス運用が可能です。

主な特長

• 倍率範囲：20x–220x
• CMOS センサー 1.3 メガピクセル（1280x1024）— 最大 30 fps
• 反射低減のための可変直線偏光子
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)、白色 LED ×8
• 充実した計測・校正機能、Microtouch センサー搭載
• ディフューザおよび各種キャップ/エクステンション付属

光学データ
MAGNIFICATION RATE - WORKING DISTANCE* (mm) - FIELD OF VIEW (X) (mm) - FIELD OF VIEW (Y) (mm) - DEPTH OF FIELD (mm)
20 - 60.2 - 19.5 - 15.6 - 2.5
30 - 33.5 - 13 - 10.4 - 1.8
40 - 20.9 - 9.8 - 7.8 - 1.5
50 - 13.9 - 7.8 - 6.3 -
60 - 9.7 - 6.5 - 5.2 -
70 - 7.1 - 5.6 - 4.5 - 1.0
80 - 5.5 - 4.9 - 3.9 -
90 - 4.5 - 4.3 - 3.5 -
100 - 4.1 - 3.9 - 3.1 -
110 - 4.0 - 3.6 - 2.8 -
120 - 4.1 - 3.3 - 2.6 -
130 - 4.5 - 3.0 - 2.4 -
140 - 5.0 - 2.8 - 2.2 -
150 - 5.6 - 2.6 - 2.1 -
160 - 6.3 - 2.4 - 2.0 -
170 - 7.1 - 2.3 - 1.8 -
180 - 8.0 - 2.2 - 1.7 -
190 - 8.9 - 2.1 - 1.6 -
200 - 9.9 - 2.0 - 1.6 -
210 - 10.9 - 1.9 - 1.5 -
220 - 11.9 - 1.8 - 1.4 - 0.1

照明

• 白色 LED、8 個；LED ON/OFF 切替
• ディフューザ付属（N3C-D）
• IR カットフィルタ >650 nm

光学系

• 倍率：20x–220x
• レンズ：反射防止コーティング付きガラス
• 作業距離：光学データ表参照（前面キャップなしの値）

センサー

• CMOS センサー 1.3 メガピクセル（1280x1024）
• 最大フレームレート：30 fps

互換性

• インターフェース：USB 2.0（DirectShow、UVC）
• 対応 OS：Windows 7、8、10、11；macOS 10.12 以降
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 対応フォーマット：一般的な画像/動画形式（JPEG、PNG、BMP、WMV、MOV 等）
• WiFi：オプションの WF-20 アダプタでワイヤレス対応

筐体・寸法

• 素材：コンポジット/プラスチック
• 寸法：114 mm（長さ）× 33 mm（直径）
• 重量：111 g
• ケーブル長：1.8 m

機能・計測

• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)
• 計測およびキャリブレーション機能を搭載
• Microtouch センサー

パッケージ内容

• AF4515ZT 本体
• キャリングポーチ、ソフトウェア CD、キャリブレーションターゲット、取扱説明書
• キャップ/エクステンション：N3C-O (open)、N3C-C (closed)、N3C-D (diffuser)、N3C-E (extension)、N3C-L (long)、N3C-S (side light)

注意
記載値は若干異なる場合があります。*作業距離は前面キャップなしの値です。ワイヤレス動作にはオプションの WF-20 アダプタが必要です。イメージング標準：DirectShow、UVC。
