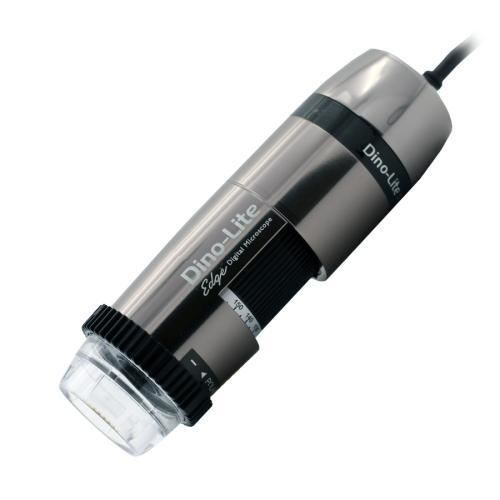

デジタル式ビデオ顕微鏡 AM7515MZTL

検査用偏極手持ち型

製品概要
Dino-Lite AM7515MZTLは、5.0メガピクセルセンサー、長作業距離（LWD）光学系、アルミ/金属製筐体を備えたUSB接続のデジタル顕微鏡です。Flexible LED Control（FLC）、Automatic Magnification Reading（AMR）および線形偏光フィルターを内蔵し、反射面の撮像や要求の高い検査作業に対応します。

用途
大型または壊れやすいワークで追加の距離や広い視野が必要な検査、修理、手直し、組立作業に適しています。電子部品、宝飾、プラスチック、ガラス、金属の表面検査、品質管理や、AMRを活用した繰り返しの測定作業に推奨されます。

主な特長

• 5.0 MP Edge CMOS センサー（2592x1944）
• 倍率範囲：10x – 140x（LWD）
• 反射面対応の線形偏光フィルター内蔵
• 8灯の白色LED、Flexible LED Control（FLC）搭載（ON/OFF可）
• Automatic Magnification Reading（AMR）、各種測定・キャリブレーション機能
• アルミ/金属筐体、倍率ロック、マイクロタッチセンサー、ESD対応
• インターフェース：USB 2.0、オプションでWF-10によりWi‑Fi対応
• 最大フレームレート：30 fps、外形：10.5 cm x 3.2 cm、重量：135 g、ケーブル長：1.8 m
• 交換可能な前面キャップ（N3Cシリーズ）とディフューザー付属

光学データ表（単位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

主な仕様（抜粋）

• 照明：8灯白色LED、ON/OFF切替、N3C-Dディフューザー付属
• 赤外線フィルター：IR cut-filter >650 nm、発光フィルター：なし
• レンズ：反射防止コーティング付きガラス、マクロズーム無し
• 対応OS/インターフェース：USB 2.0、Windows 7/8/10/11、MacOS 10.9+、DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 撮像規格：DirectShow、UVC
• 機能：AMR、FLC、キャリブレーション、測定機能
• 筐体：アルミ/金属、倍率ロック、外形 10.5 cm x 3.2 cm、重量 135 g、ケーブル 1.8 m
• 安全性・規格：ESD対応、CE、FCC、ROHS

パッケージと規格

• 内容物：顕微鏡、キャリーパウチ、ソフトウェアCD、キャリブレーションターゲット、取扱説明書、N3C前面キャップ（O、C、D、E、L、S）
• 保証：2年間（欧州保証）
• オプション：WF-10 Wi‑Fiストリーマー（別売）
