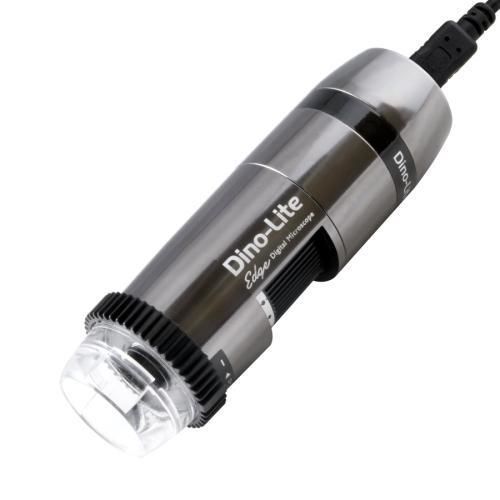

デジタル式ビデオ顕微鏡 AM4117MZTL

検査用コンパクトLED

製品概要
Dino-Lite AM4117MZTL は、長作業距離（LWD）向けの EDGE PLUS シリーズに属するデジタル顕微鏡です。倍率は10～140倍、センサーは CMOS 1.3MP（1280 x 960）、USB 2.0 接続で最大30fpsに対応します。金属製のコンパクトな筐体に可変リニア偏光子と Flexible LED Control を備え、検査や計測用途に適しています。

主な特長

• EDGE PLUS 1.3 メガピクセルセンサー（1280 x 960）
• Flexible LED Control（FLC）
• 倍率範囲：10–140x
• 長作業距離用光学系
• 調整可能なリニア偏光子
• USB 2.0 で最大30 fps
• 倍率ロック付き金属筐体
• 計測および校正サポート
• ESD 対応設計および Microtouch センサー

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
10 | 237.6 | 39.1 | 29.0 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
表記の値は若干の差異がある場合があります | *前面キャップ無し | 単位 = mm

照明と光学

• 光源：白色 LED（8灯）、オン/オフ可能
• Flexible LED Control（FLC）による照明調整
• 赤外カットフィルター：IR cut-filter >650 nm
• ディフューザー付属（N3C-D）；発光フィルターはなし
• レンズ：反射防止コーティング付きガラス
• マクロズームなし；偏光子：リニア可変

センサーと互換性

• センサー：CMOS 1.3 MP（1280 x 960）
• 最大フレームレート：30 fps（USB 2.0）
• インターフェース：USB 2.0（DirectShow、UVC）
• 対応 OS：Windows 7/8/10/11、MacOS 11.1 以降
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 対応形式：BMP、GIF、PNG、JPG、TIF、WMV、MOV など
• WiFi：オプションの WF-10 で無線対応可能

筐体、機能およびパッケージ内容

• 筐体素材：金属；ESD 対応設計
• 倍率ロックおよび Microtouch センサー
• サイズ：10.5 cm（L）x 3.2 cm（D）；重量：130 g；ケーブル：1.5 m
• 計測・校正機能対応；校正用ターゲット付属
• パッケージ内容：顕微鏡、キャリングポーチ、ソフトウェアCD、校正ターゲット、取扱説明書、N3C 系キャップ各種
• 規格：CE、FCC、ROHS；保証：2 年（欧州）
• 参考価格帯：€900.00 - €1100.00

技術仕様

• 型番：AM4117MZTL
• シリーズ：EDGE PLUS（Long Working Distance）
• 倍率：10–140x
• センサー解像度：1.3 MP（1280 x 960）
• インターフェース：USB 2.0；フレームレート：最大30 fps
• LED：白色 8灯、ディフューザー付属
• 偏光子：リニア可変
• レンズ：反射防止コーティング付きガラス
• 筐体：金属、ESD 対応
• 互換性：Windows（DinoCapture）、Mac（DinoXcope）
• 付属品：各種キャップ、ポーチ、ソフトCD、校正ターゲット、取扱説明書
