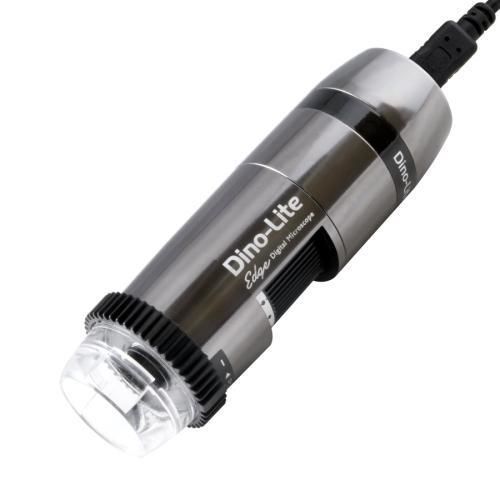

デジタル式ビデオ顕微鏡 AM4517MZTL

検査用実験用偏極性

概要
AM4517MZTL は EDGEPLUS シリーズの長作業距離（LWD）対応デジタル顕微鏡です。1.3MP CMOS センサー、USB 2.0 接続、最大30fpsで 10～140倍の拡大を提供します。金属製ハウジング、可変偏光フィルター、Flexible LED Control（FLC）により、反射する試料や繊細な表面の検査に適しています。

主な特徴

• EDGEPLUS 1.3 MP センサー（1280 × 960）
• Automatic Magnification Reading（AMR）
• Flexible LED Control（FLC）、白色LED×8
• 10～140倍の拡大と長い作業距離
• 調整可能な線偏光フィルター（偏光子）
• USB 2.0 接続、最大30 fps
• 金属ハウジング、ESD 対応
• 測定およびキャリブレーション機能

AMR と偏光フィルター
AMR は Dino-Lite ソフトウェア内で拡大率を自動検出して画像に保存し、キャリブレーションされた測定を簡素化します。内蔵の線偏光フィルターは金属、プラスチック、ガラス、宝飾品、電子基板などの反射を低減します。

光学データ表 (unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.6 | 39.1 | 29 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
(Listed values may differ slightly) | *Without front cap | Unit = mm

技術仕様

• 型番: AM4517MZTL (EDGEPLUS)
• 拡大率: 10x – 140x
• センサー: 1.3 MP CMOS（1280 × 960）
• 最大フレームレート: 30 fps
• インターフェース: USB 2.0（UVC、DirectShow）
• LED: 白色LED×8、on/off と FLC
• IR フィルター: IR cut-filter >650 nm
• 偏光子: 線偏光、調整可能
• レンズ: 反射防止コーティング付きガラス
• 作業距離: 長（光学表を参照）
• ハウジング: 金属、ESD 対応、拡大ロック
• 寸法/重量: 10.5 cm × 3.3 cm、130 g
• ケーブル: 1.5 m USB
• 対応OS: Windows 7/8/10/11、MacOS 11.1+

パッケージおよび適合

• 付属: 顕微鏡、本体ケース、ソフトCD、取扱説明書、クイックガイド、キャリブレーション標準、各種キャップ（N3C-O、N3C-C、N3C-D、N3C-E、N3C-L、N3C-S）
• オプション: WF-10 WiFi ストリーマー（wireless-ready）
• 規格: CE、FCC、RoHS
• 保証: 2 年（欧州）
• 参考価格帯: €900.00 – €1100.00
