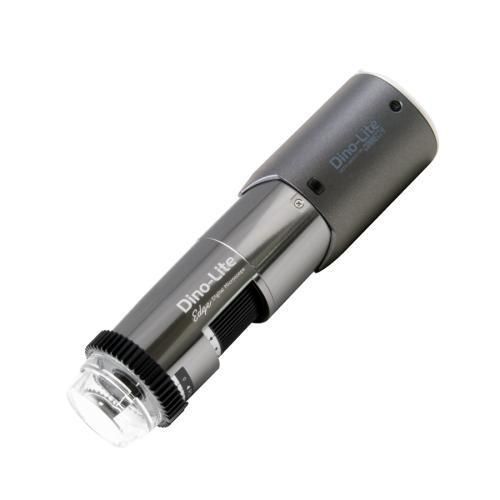

デジタル式ビデオ顕微鏡 WF7115MZT

検査用実験用偏極

製品概要
Dino-Lite WF7115MZT は、プロフェッショナル向けの検査用に設計されたコンパクトなデジタル顕微鏡です。5.0 MP センサー、内蔵線偏光フィルター、Flexible LED Control (FLC) を備え、反射性のある試料でも正確な色再現と照明制御が可能です。

主な特長

• 5.0 メガピクセル CMOS センサー（2592 × 1944）
• 倍率範囲：10×～220×
• 偏光フィルター内蔵（線偏光）
• アルミニウム／金属製ハウジング
• Flexible LED Control（FLC）— 調光可能な LED 照明
• 測定機能およびキャリブレーション対応
• N3C シリーズの交換前キャップ（open, closed, diffuser, extension, long, side light）対応
• 無線機能（WiFi）および USB 2.0 インターフェース
• マイクロタッチセンサー、ESD 対応

用途
WF7115MZT は電子部品検査、PCB、材料、プラスチック、ジュエリーなど、反射する試料の検査に適しています。偏光を用いることで観察画質が向上します。

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
Unit = mm
10 | - | 142.6 | 39.6 | 29.7 | 2.6
20 | 52.7 | 60.1 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | - | 8.0 | 2.2 | 1.7 | -
190 | - | 8.9 | 2.1 | 1.6 | -
200 | - | 9.9 | 2.0 | 1.6 | -
210 | - | 10.9 | 1.9 | 1.5 | -
220 | - | 11.9 | 1.8 | 1.4 | 0.1
記載値は若干の差異が生じる場合があります。* 前面キャップなし

詳細仕様
照明

• 光 / LED 種類：白色
• LED 数：8
• LED ON/OFF 切替：あり
• 赤外線フィルター：IR cut-filter >650 nm
• ディフューザー：あり（N3C-D 同梱）
• エミッションフィルター：なし
• 偏光フィルター：あり、線偏光（内蔵）

光学

• 倍率：10× ～ 220×
• マクロズーム：なし
• 作業距離：標準
• レンズ種類：反射防止コーティング付きガラス

センサー

• センサー種類：CMOS
• 解像度：5.0 メガピクセル（2592 × 1944）
• 最大フレームレート：30 fps

互換性・ソフトウェア

• インターフェース：USB 2.0
• 対応 OS：Windows 7, 8, 10 & 11；MacOS 10.11.6 以降（ケーブル接続時）
• ソフトウェア：DinoCapture 2.0（Windows）ケーブル＋無線；DinoXcope（Mac）ケーブルのみ；DinoConnect（無線のみ）
• 対応画像形式（Windows）：BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• 対応動画形式（Windows）：WMV, FLV, SWF
• 対応画像形式（MacOS）：JPEG, PNG
• 対応動画形式（MacOS）：MOV（最大 1.3MP）
• イメージング規格：DirectShow, UVC
• WiFi：あり

ハウジング & 物理仕様

• ハウジング材質：金属 / アルミニウム
• 寸法：10.5 cm（L）× 3.2 cm（D）
• 重量：135 g
• ケーブル長：1.8 m

機能

• 特長：Flexible LED Control（FLC）
• 測定：あり
• キャリブレーション：あり
• マイクロタッチセンサー：あり
• ESD 対応：あり

同梱物

• 顕微鏡
• キャリーバッグ
• ソフトウェア CD
• キャリブレーションターゲット
• 取扱説明書
• N3C-O オープンキャップ
• N3C-C クローズドキャップ
• N3C-D ディフューザキャップ
• N3C-extension キャップ
• N3C-L ロングキャップ
• N3C-S サイドライトキャップ

保証・認証

• 保証：2 年（欧州保証）
• 認証：CE, FCC, ROHS

技術仕様

• 型番：WF7115MZT
• ブランド：Dino-Lite
• センサー：5.0 MP CMOS（2592 × 1944）
• 倍率範囲：10× – 220×
• インターフェース：USB 2.0（ケーブル）＋ WiFi 対応
• LED：白色 8 個、調光（FLC）
• 偏光フィルター：内蔵、線偏光
• 筐体：金属 / アルミニウム
• 寸法：10.5 cm × 3.2 cm；重量 135 g
• 最大フレームレート：30 fps
• 機能：測定、キャリブレーション、マイクロタッチセンサー、ESD 対応
