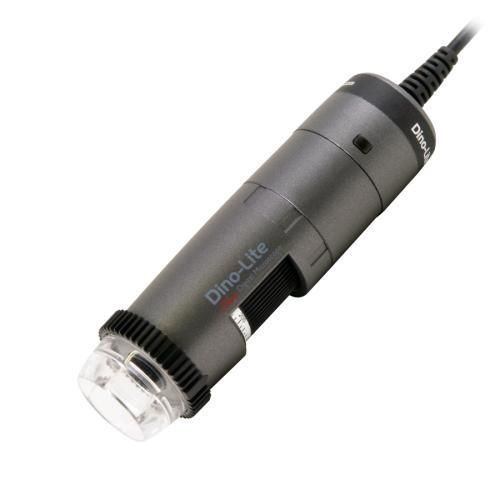

デジタル式ビデオ顕微鏡 AM4515ZTL - EDGE

検査用偏極手持ち型

製品概要
Dino-Lite Edge AM4515ZTLは、交換可能なキャップシステムと内蔵の可変偏光フィルターにより高品位な画像と柔軟な運用を実現するデジタル顕微鏡です。自動拡大読み取り（AMR）により迅速かつ正確な測定と校正が可能です。最大23cmの長い作業距離と付属キャップにより、PCB検査や部品実装、微小対象のリアルタイム検査に適しています。

製品コード
AM4515ZTL

主な特徴

• Automatic Magnification Reading (AMR) による簡便な測定と校正
• 光沢面の映り込みを低減する内蔵の可変偏光フィルター
• PCBやリアルタイム検査に適した長い作業距離（最大23cm）
• 複数の交換用キャップ付属（N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S）
• Microtouchセンサーおよび倍率ロックを搭載
• USB 2.0インターフェースと幅広いソフトウェア互換性

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
* 前面キャップなし (単位 = mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

仕様
照明

• ライト / LED 種類: 白色
• LED数: 8（オン/オフ切替可能）
• 赤外線フィルター: IR cut-filter >650 nm
• ディフューザー: あり（N3C-D同梱）
• 偏光フィルター: あり、線偏光、調整可能

光学系

• 倍率: 10x ～ 140x
• マクロズーム: なし
• 作業距離: 長（光学表参照、前面キャップなしで最大約23cm）
• レンズタイプ: 反射防止コーティング付きガラス

センサー

• センサー種類: CMOS
• 解像度: 1.3 メガピクセル (1280x1024)
• 最大フレームレート: 30 fps

互換性

• インターフェース: USB 2.0
• 対応OS: Windows 7, 8, 10 & 11；MacOS 10.9以降
• ソフトウェア: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• イメージング規格: DirectShow, UVC
• WiFi: WF-10ストリーマー使用でワイヤレス対応（オプション）

ハウジング

• ハウジング材質: Composite / プラスチック
• 倍率ロック: 有
• 寸法: 10.5 cm (L) x 3.2 cm (D)
• 質量: 105 g
• ケーブル長: 1.8 m

機能

• 特長: Automatic Magnification Reading (AMR)
• 測定・校正: 対応
• Microtouchセンサー: 有
• ESD対応: いいえ

情報

• パッケージ内容: 顕微鏡、本体ポーチ、ソフトウェアCD、キャリブレーションターゲット、取扱説明書、N3C-O (Open cap)、N3C-C (Closed cap)、N3C-D (diffuser cap)、N3C-E (extension cap)、N3C-L (long cap)、N3C-S (side light cap)
• 保証: 2年（欧州保証）
• 認証: CE, FCC, ROHS
• 目安価格帯: €600,00 - €800,00
