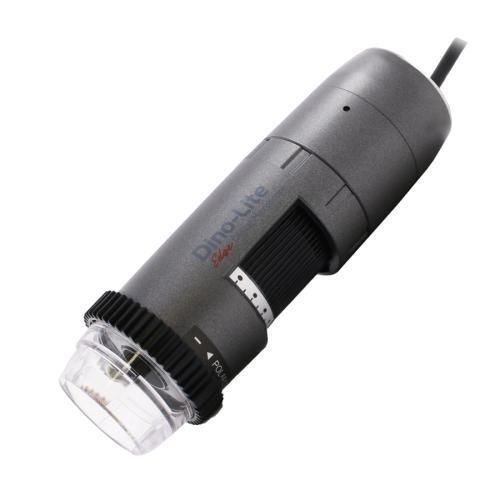

デジタル式ビデオ顕微鏡 AM4815ZT

実習用検査用実験用

製品概要
Dino-Lite AM4815ZT Edgeは、プロの検査および記録用途向けに設計されたUSBデジタル顕微鏡です。20x～220xの倍率、反射面の映り込みを低減する調整可能な直線偏光子を内蔵し、詳細と被写界深度を向上させる高度な画像処理（EDR/EDOF）に対応します。

用途

• 品質管理および生産検査
• 電子部品・基板の検査
• 材料解析、表面検査、故障解析
• 研究室、研究・教育用途

主な特長

• 倍率範囲：20x～220x
• センサー：CMOS 1.3 メガピクセル（1280 x 1024）、最大30 fps
• 反射低減用の調整可能な直線偏光子を内蔵
• Extended Dynamic Range（EDR）およびExtended Depth of Field（EDOF）により詳細を強調（Windowsのみ対応）
• 作業距離や照明構成に対応する交換可能なキャップを付属
• インターフェース：USB 2.0（DirectShow / UVC対応）でプラグアンドプレイ

光学データ表（単位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20 | 52.7 | 60.2 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | 0.5 | 8.0 | 2.2 | 1.7 | -
190 | 1.4 | 8.9 | 2.1 | 1.6 | -
200 | 2.4 | 9.9 | 2.0 | 1.6 | -
210 | 3.4 | 10.9 | 1.9 | 1.5 | -
220 | 4.4 | 11.9 | 1.8 | 1.4 | 0.1

技術仕様（概要）

• 照明：白色LED×8、IRカットフィルター >650 nm、ディフューザー付属（N3C-D）、LEDオン/オフ
• 光学：反射防止コーティング付きガラスレンズ
• センサー/性能：CMOS 1.3 MP（1280x1024）、最大30 fps
• 互換性：USB 2.0、DirectShow/UVC、Windows 7/8/10/11、MacOS 10.9+、DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 筐体・寸法：金属筐体、10.5 cm（L）× 3.2 cm（D）、105 g、ケーブル長 1.8 m
• 機能：ソフトウェアによる計測・キャリブレーション、倍率ロック、Microtouchセンサー
• 規格・保証：CE、FCC、ROHS、欧州2年保証
• パッケージ内容：顕微鏡、本体ポーチ、ソフトCD、キャリブレーションターゲット、取扱説明書、N3C-O/C/D/E/L/Sキャップ
• 価格帯（目安）：€800 - €1000

注意
EDRおよびEDOFの機能は現在Windowsのみでサポートされています。AM4815T（偏光子なしEdge）も用意されています。
