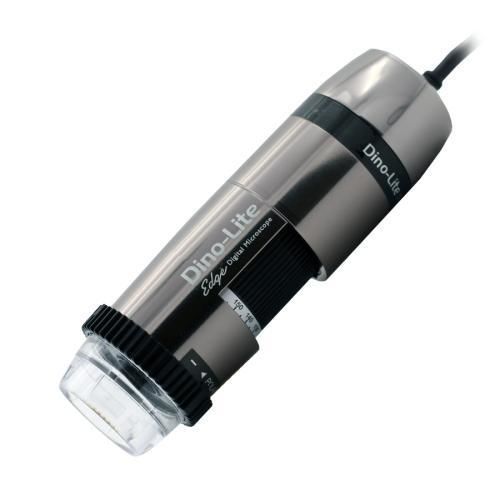

デジタル式ビデオ顕微鏡 AM7915MZT

検査用素材研究用偏光板

概要
AM7915MZTは、5.0メガピクセルCMOSセンサー、10～220倍の倍率範囲、直線偏光フィルター内蔵、金属製筐体を備えたハンドヘルドデジタル顕微鏡です。測定・較正機能を備え、工業環境での検査、記録、計測用途に適しています。

主な機能

• Extended Dynamic Range (EDR)：露出を重ねることで暗部や明部の詳細を表示
• Extended Depth of Field (EDOF)：粗い/不均一な表面での被写界深度を改善
• Automatic Magnification Reading (AMR)：迅速かつトレーサブルな寸法測定
• 調整可能な偏光フィルター：金属、プラスチック、ガラス、宝飾、電子部品などの光沢/反射物に対応
• Flexible LED Control (FLC) と複数の照明キャップによる用途別照明
• ESD対応設計、測定・較正対応、オプションのWF-10でワイヤレス対応可能

注：EDOFおよびEDR機能はWindows OSでのみ利用可能です。

主な仕様

• センサー：5.0 メガピクセル Edge センサー (2592 x 1944)
• 倍率範囲：10～220x
• 偏光フィルター：調整可能（直線）
• 照明：8個の白色LED、FLC搭載
• 測定・較正機能、マイクロタッチセンサー、ESD対応
• 金属筐体、倍率ロック付き

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE * | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 136.0 | 37.8 | 28.3 |
20 | 60.2 | 19.5 | 14.6 | 2.5
30 | 33.5 | 13.0 | 9.7 | 1.8
40 | 20.9 | 9.8 | 7.3 | 1.5
50 | 13.9 | 7.8 | 5.8 |
60 | 9.7 | 6.5 | 4.8 |
70 | 7.1 | 5.6 | 4.2 | 1.0
80 | 5.5 | 4.9 | 3.6 |
90 | 4.5 | 4.3 | 3.2 |
100 | 4.1 | 3.9 | 2.9 |
110 | 4.0 | 3.6 | 2.7 |
120 | 4.1 | 3.3 | 2.4 |
130 | 4.5 | 3.0 | 2.2 |
140 | 5.0 | 2.8 | 2.1 |
150 | 5.6 | 2.6 | 1.9 |
160 | 6.3 | 2.4 | 1.8 |
170 | 7.1 | 2.3 | 1.7 |
180 | 8.0 | 2.2 | 1.6 |
190 | 8.9 | 2.1 | 1.5 |
200 | 9.9 | 2.0 | 1.5 |
210 | 10.9 | 1.9 | 1.4 |
220 | 11.9 | 1.8 | 1.3 | 0.1

技術仕様

• 照明：白色LED×8、LEDオン/オフ切替可、IRカットフィルター >650 nm、ディフューザー付属（N3C-D）
• 光学系：反射防止コーティング付ガラスレンズ、マクロズームなし、標準作業距離
• センサー：CMOS、5.0 メガピクセル（2592x1944）、最大30 fps
• インターフェース & 互換性：USB 2.0；Windows 7/8/10/11、macOS 10.9+；DinoCapture 2.0（Windows）、DinoXcope（Mac）
• フォーマット & 規格：複数の画像/動画フォーマット対応；DirectShow、UVC
• 筐体 & 寸法：金属筐体、倍率ロック；長さ 10.5 cm × 直径 3.2 cm；質量 138 g；ケーブル長 1.8 m
• 機能：AMR、EDR、EDOF、FLC、測定・較正対応、マイクロタッチセンサー、ESD対応

パッケージと適合性

• 梱包内容：顕微鏡、キャリーポーチ、ソフトウェアCD、校正ターゲット、取扱説明書、N3Cキャップ（C, D, D2, E, L, O, S）
• 保証：2年間（欧州）
• 法規：CE、FCC、ROHS
• 価格の目安：€1100,00 - €1300,00

推奨用途

• 電子部品の検査および解析（BGA等）
• 製造工程での品質管理と検査
• 材料解析、表面検査および故障解析
• 宝飾品、時計部品、小物の検査
