デジタル式ビデオ顕微鏡 AM73515MZT

検査用偏極手持ち型

概要

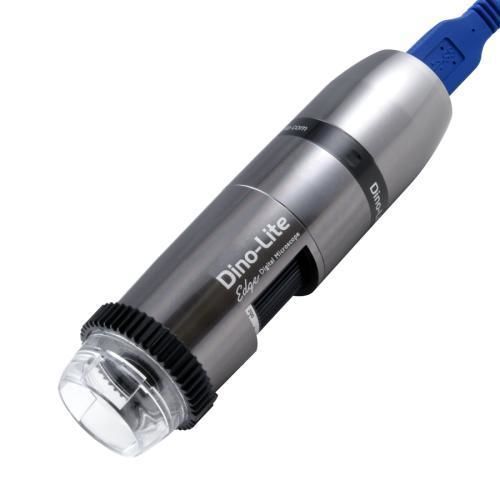

Dino-Lite AM73515MZT は、プロフェッショナルな検査および計測用途向けの USB 3.0 デジタル顕微鏡です。Edge シリーズ光学、5.0 MP センサー、Automatic Magnification Reading (AMR)、Flexible LED Control (FLC) などの高度な機能を備え、精密な画像取得と測定ワークフローの簡素化を実現します。

性能と特徴

• USB 3.0 SuperSpeed（最大 5 Gbit/s）で最大 45 FPS（1280 x 960）での画像取得が可能
• CMOS 5.0 MP センサー（2560 x 1920）による高解像度静止画
• AMR により拡大率を画像とともに保存し測定を簡易化
• FLC と 8 球の白色 LED（ON/OFF、ディフューザー付属）
• 内蔵リニア偏光フィルタ、IR カットフィルタ >650 nm、交換可能な前蓋

製品概要
AM73515MZT は 10x–220x の倍率範囲を持ち、標準作業距離は約 6 cm までです。Dino-Lite Edge 光学、5 MP センサー、金属筐体、倍率ロック、測定・校正機能、Microtouch センサー、ESD 保護設計を組み合わせています。DinoCapture/DinoXcope ソフトウェアと専用 USB 3.0 ケーブルが付属します。

Optical data table
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 142.4 | 37.8 | 28.3 | 19.7
20 | 59.5 | 19.5 | 14.6 | 5.4
30 | 32.9 | 13.0 | 9.7 | 2.6
40 | 20.2 | 9.8 | 7.3 | 1.6
50 | 13.2 | 7.8 | 5.8 | 1.1
60 | 9.0 | 6.5 | 4.8 | 0.8
70 | 6.4 | 5.6 | 4.2 | 0.6
80 | 4.8 | 4.9 | 3.6 | 0.5
90 | 3.9 | 4.3 | 3.2 | 0.42
100 | 3.5 | 3.9 | 2.9 | 0.36
110 | 3.3 | 3.6 | 2.7 | 0.31
120 | 3.5 | 3.3 | 2.4 | 0.27
130 | 3.8 | 3.0 | 2.2 | 0.24
140 | 4.3 | 2.8 | 2.1 | 0.22
150 | 4.9 | 2.6 | 1.9 | 0.20
160 | 5.6 | 2.4 | 1.8 | 0.18
170 | 6.4 | 2.3 | 1.7 | 0.17
180 | 7.3 | 2.2 | 1.6 | 0.15
190 | 8.2 | 2.1 | 1.5 | 0.14
200 | 9.2 | 2.0 | 1.5 | 0.13
210 | 10.2 | 1.9 | 1.4 | 0.13
220 | 11.3 | 1.8 | 1.3 | 0.12
表示値は若干異なる場合があります。単位 = mm。*前蓋を外した状態

仕様（照明、光学、センサー、互換性、筐体、機能、情報）
照明

• 光 / LED タイプ：白色
• LED 数：8
• LED ON/OFF：対応
• 赤外線フィルタ：IR cut-filter >650 nm
• ディフューザー：あり（N3C-D 同梱）
• 偏光子：あり（リニア）

光学

• 倍率：10x ～ 220x
• マクロズーム：なし
• 作業距離：標準（約 6 cm まで）
• レンズ：反射防止コーティング付きガラス

センサー

• センサー種別：CMOS
• 解像度：5.0 メガピクセル（2560 x 1920）
• 最大フレームレート：45 fps（撮影時；動画録画 max 20 fps）

互換性

• インターフェース：USB 3.0、ケーブル付属（専用 Dino-Lite ケーブル）
• 対応 OS：Windows 7/8/10/11、macOS 10.9 以降
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（macOS）
• 画像規格：DirectShow、UVC

筐体・寸法

• 筐体材質：金属
• 倍率ロック：あり
• 寸法：11.9 cm（長さ） x 3.3 cm（直径）
• 重量：110 g
• ケーブル長：1.8 m

機能・情報

• 特長：Automatic Magnification Reading (AMR)、Flexible LED Control (FLC)
• 測定・校正：対応
• Microtouch センサー：あり
• ESD 対応：あり
• パッケージ内容：顕微鏡、本体ポーチ、ソフトウェア CD、取扱説明書、クイックガイド、校正ターゲット、各種前蓋（N3C シリーズ）
• 保証：2 年（欧州）
• 認証：CE、FCC、ROHS
• 価格帯：€1100,00 – €1300,00
