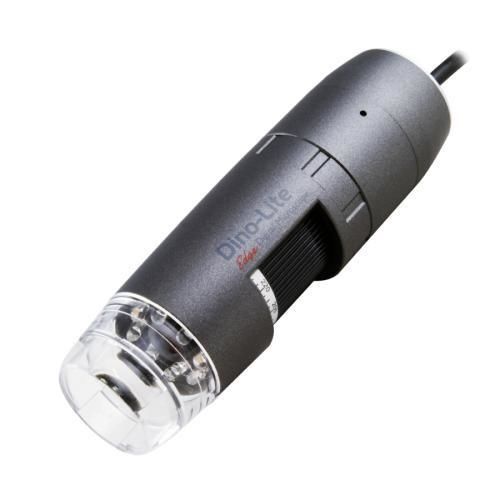

デジタル式ビデオ顕微鏡 AM4115-FIT

検査用近赤外線（NIR）手持ち型

概要
Dino-Lite AM4115-FIT は、赤外線照明を用いた検査・撮像向けのUSBデジタル顕微鏡です。約850 nm付近の近赤外線を発するLEDを使用し、20x〜220x の倍率範囲を備え、反射防止コート付きガラスレンズを採用しています。

光学データ（代表値）
単位 = mm
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20x | 60.2 | 19.5 | 15.6 | 2.5
30x | 33.5 | 13.0 | 10.4 | 1.8
40x | 20.9 | 9.8 | 7.8 | 1.5
50x | 13.9 | 7.8 | 6.3 | -
60x | 9.7 | 6.5 | 5.2 | -
70x | 7.1 | 5.6 | 4.5 | 1.0
80x | 5.5 | 4.9 | 3.9 | -
90x | 4.5 | 4.3 | 3.5 | -
100x | 4.1 | 3.9 | 3.1 | -
110x | 4.0 | 3.6 | 2.8 | -
120x | 4.1 | 3.3 | 2.6 | -
130x | 4.5 | 3.0 | 2.4 | -
140x | 5.0 | 2.8 | 2.2 | -
150x | 5.6 | 2.6 | 2.1 | -
160x | 6.3 | 2.4 | 2.0 | -
170x | 7.1 | 2.3 | 1.8 | -
180x | 8.0 | 2.2 | 1.7 | -
190x | 8.9 | 2.1 | 1.6 | -
200x | 9.9 | 2.0 | 1.6 | -
210x | 10.9 | 1.9 | 1.5 | -
220x | 11.9 | 1.8 | 1.4 | 0.1

照明

• LED種別: 約850 nm 赤外線（8個のLED）
• LEDオン/オフ: 切替可
• 赤外線フィルター: IR pass filter
• ディフューザー/エミッションフィルター/偏光子: なし

光学系

• 倍率範囲: 20x～220x（倍率ロック付）
• レンズ: 反射防止コート付きガラス
• 作業距離: 標準（光学データ参照）
• マクロズーム: なし

センサー

• センサー種別: CMOS
• 解像度: 1.3 メガピクセル（1280 x 1024）
• 最大フレームレート: 30 fps

互換性

• インターフェース: USB 2.0（DirectShow、UVC）
• 対応OS: Windows 7/8/10/11、MacOS 10.9以上
• ソフトウェア: DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 対応フォーマット: BMP, GIF, PNG, JPG, TIF 等
• 動画フォーマット: WMV, FLV, SWF（Windows）；MOV（Mac）
• 無線: オプションのWF-10 WiFiストリーマーでワイヤレス対応

筐体

• 材質: コンポジット/プラスチック
• 寸法: 10.5 cm（L）x 3.2 cm（D）
• 重量: 105 g
• ケーブル長: 1.8 m
• 倍率ロック: 有り

機能

• 計測および校正（校正ターゲット付属）
• Microtouchセンサー: 有り
• ESD保護: 無し
• 特別機能: なし

パッケージ & 認証

• パッケージ内容: 顕微鏡、キャリーポーチ、ソフトウェアCD、校正ターゲット、取扱説明書
• 保証: 2年（欧州保証）
• 認証: CE、FCC、ROHS
• 参考価格帯: €500,00 - €700,00

技術仕様（要約）

• モデル: AM4115-FIT
• ブランド: Dino-Lite
• 照明: IR 約850 nm、8個のLED、オン/オフ切替、IR pass filter
• 倍率: 20x–220x
• センサー: CMOS、1.3 MP（1280x1024）、最大30 fps
• インターフェース: USB 2.0（UVC / DirectShow）
• 筐体: コンポジット/プラスチック、10.5 cm x 3.2 cm、105 g
• 付属品: 校正ターゲット、キャリーポーチ、ソフトウェアCD、取扱説明書
