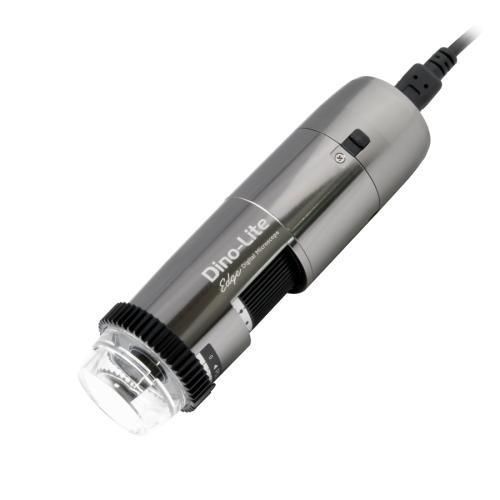

デジタル式ビデオ顕微鏡 AF7115MZTL

検査用偏極性手持ち型

製品概要
AF7115MZTLは、長い作業距離を備えた5メガピクセルのデジタル顕微鏡で、10x〜140xの倍率範囲で高解像度画像を提供します。本モデルは可変照明を可能にするFlexible LED Control（FLC）と、不要な反射を低減する線偏光子を内蔵しています。オプションのWF-20を利用して無線接続（wireless-ready）が可能です。

用途
AF7115MZTLはLong Working Distance（LWD）シリーズに属します。作業距離が長く、視野が広いため、修理、リワーク、組立、触れられない大きなまたは壊れやすい対象物の検査に適しています。内蔵偏光子は、金属、プラスチック、ガラス、宝飾品、電子部品などの光沢・反射のある対象の検査に有効です。

主な特長

• 5メガピクセル Edge CMOS センサー（2592x1944）
• 長作業距離（LWD）
• 倍率 10–140x
• 内蔵線偏光子
• アルミニウム／金属ハウジング
• Flexible LED Control（FLC）搭載、白色LED×8
• 豊富な測定および較正機能
• 交換可能な前面キャップ（拡散キャップ N3C-D 含む）
• Wireless-ready（WF-20が必要）
• Microtouchセンサー、ESD対応設計

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.5 | 39.6 | 29.7 | 25.8
20 | 115.3 | 19.8 | 14.8 | 6.9
30 | 75.9 | 13.2 | 9.9 | 3.3
40 | 57.3 | 9.9 | 7.4 | 2.2
50 | 47.0 | 7.9 | 5.9 | 1.6
60 | 40.8 | 6.6 | 4.9 | 1.2
70 | 36.9 | 5.7 | 4.2 | 1.0
80 | 34.6 | 4.9 | 3.7 | 0.8
90 | 33.2 | 4.4 | 3.3 | 0.7
100 | 32.6 | 4.0 | 3.0 | 0.6
110 | 32.4 | 3.6 | 2.7 | 0.5
120 | 32.6 | 3.3 | 2.5 | 0.5
130 | 33.1 | 3.0 | 2.3 | 0.4
140 | 33.8 | 2.8 | 2.1 | 0.4

仕様（詳細）
照明:
光 / LED 種類: White
LED数: 8
LED on/off 切替: Yes
赤外線フィルター: IR cut-filter >650 nm
ディフューザー: Yes (N3C-D included)
エミッションフィルター: No
偏光子: Yes, linear

光学系:
倍率: 10x ~ 140x
マクロズーム: No
作業距離: Long
レンズ種: Glass with anti-reflection coating

センサー:
センサー種: CMOS
解像度: 5.0 Megapixel (2592x1944)
最大フレームレート: 30 fps

互換性:
インターフェース: USB 2.0
対応OS: Windows 7, 8, 10 & 11; MacOS 10.9 以降
ソフトウェア: DinoCapture 2.0 (Windows), DinoXcope (MacOS)
対応画像形式（Windows）: BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
対応動画形式（Windows）: WMV, FLV, SWF
対応画像形式（MacOS）: JPEG, PNG
対応動画形式（MacOS）: MOV (max 1.3MP)
イメージング標準: DirectShow, UVC
Wi‑Fi: Wireless-ready、WF-20が必要（オプション）

ハウジング:
ハウジング材質: Metal housing
倍率ロック: Yes
外形寸法: 11.5 cm (L) x 3.4 cm (D)
重量: 97 g
ケーブル長: 1.8 m

機能:
特殊機能: Flexible LED Control (FLC)
測定: Yes
較正: Yes
Microtouchセンサー: Yes
ESD対応: Yes

情報:
パッケージ内容: Microscope, carry pouch, software CD, calibration target, user manual, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (extension cap), N3C-L (Long cap), N3C-S (Side light cap)
保証: 2 years European warranty
認証: CE, FCC, ROHS
価格帯: €900.00 - €1100.00

技術仕様（要約）

• モデル: AF7115MZTL
• 倍率: 10x ~ 140x
• センサー解像度: 5.0 Megapixel (2592x1944)
• 最大フレームレート: 30 fps
• インターフェース: USB 2.0
• 対応OS: Windows 7, 8, 10 & 11; MacOS 10.9 以降
• LED: 白色8個、切替可、Flexible LED Control (FLC)
• 偏光子: 線偏光、内蔵
• ディフューザー: N3C-D 同梱
• IR cut-filter: >650 nm
• 作業距離: Long (LWD)
• レンズ: Glass with anti-reflection coating
• ハウジング: Metal / aluminum
• 外形寸法: 11.5 cm (L) x 3.4 cm (D)
• 重量: 97 g
• ケーブル長: 1.8 m
• 測定・較正: Yes
• Microtouchセンサー: Yes
• ESD対応: Yes
• ワイヤレス: Wireless-ready (requires WF-20)
• パッケージ内容: Microscope, carry pouch, software CD, calibration target, user manual, 複数の前面キャップ
• 保証: 2 years European warranty
• 認証: CE, FCC, ROHS
• 価格帯（参考）: €900.00 - €1100.00
