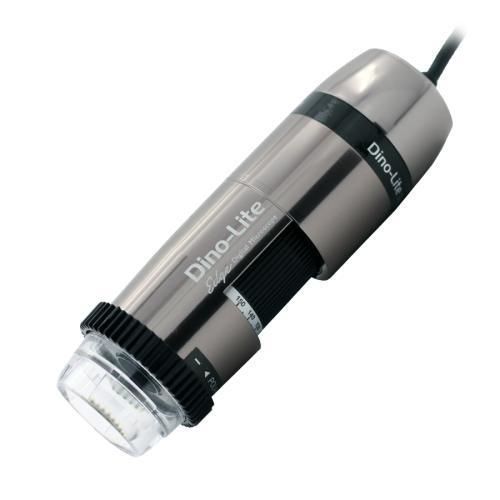

デジタル式ビデオ顕微鏡 AM4013MZT4

検査用偏極性携帯型

概要
Dino-Lite AM4013MZT4 は、400x〜470x の倍率を提供するUSBデジタル顕微鏡で、小さな部品や表面の詳細な検査に適しています。内蔵の切替式線偏光子により、宝飾品・プラスチック・金属などの高反射材料の反射を制御できます。アルミ製ハウジングにより保護性が向上し、品質管理や作業台での検査に適したコンパクトな形状です。

主な特長

• 倍率範囲：400x ~ 470x
• 内蔵切替式線偏光子
• 金属（アルミ）ハウジング
• 照明：白色LED×8、オン/オフ切替
• IRカットフィルター：IR cut-filter >650 nm
• 反射防止コーティング付きガラスレンズ
• センサー：CMOS、1.3 MP（1280x1024）、最大30 fps
• インターフェース：USB 2.0（DirectShow、UVC）
• 測定・キャリブレーション対応、Microtouch センサー、ESD 対応

光学データ表
単位 = mm
MAGNIFICATION RATE: 430 — WORKING DISTANCE: -0.45 — FIELD OF VIEW (X): 0.91 — FIELD OF VIEW (Y): 0.73 — DEPTH OF FIELD: 0.1
MAGNIFICATION RATE: 440 — WORKING DISTANCE: 0.4 — FIELD OF VIEW (X): 0.89 — FIELD OF VIEW (Y): 0.71 — DEPTH OF FIELD: 0.1
MAGNIFICATION RATE: 450 — WORKING DISTANCE: 1.35 — FIELD OF VIEW (X): 0.87 — FIELD OF VIEW (Y): 0.70 — DEPTH OF FIELD: 0.1
MAGNIFICATION RATE: 460 — WORKING DISTANCE: 2.3 — FIELD OF VIEW (X): 0.85 — FIELD OF VIEW (Y): 0.68 — DEPTH OF FIELD: 0.1
MAGNIFICATION RATE: 470 — WORKING DISTANCE: 3.15 — FIELD OF VIEW (X): 0.83 — FIELD OF VIEW (Y): 0.67 — DEPTH OF FIELD: 0.1

照明

• 光/LED 種類：白色
• LED 数：8
• LED ON/OFF 切替：あり
• 赤外線フィルター：IR cut-filter >650 nm
• ディフューザー：なし
• エミッションフィルター：なし
• 偏光子：あり、線偏光（内蔵、切替式）

光学系

• 倍率：400x ~ 470x
• マクロズーム：なし
• 作業距離：標準（値は光学データ表参照）
• レンズ種類：反射防止コーティング付きガラス

センサー

• センサー種別：CMOS
• 解像度：1.3 メガピクセル（1280x1024）
• 最大フレームレート：30 fps

互換性

• インターフェース：USB 2.0
• 対応OS：Windows 7、8、10、11；MacOS 10.9 以降
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac OS）
• 対応イメージ形式（Windows）：BMP、GIF、PNG、JPG、TIF、RAS、PNM、TGA、PCX、MNG、WBMP、JP2、JPC、PGX
• 対応ビデオ形式（Windows）：WMV、FLV、SWF
• 対応イメージ形式（MacOS）：JPEG、PNG
• 対応ビデオ形式（MacOS）：MOV
• イメージング規格：DirectShow、UVC
• WiFi：WF-10 WiFi ストリーマー（オプション）使用で無線対応

ハウジングと仕様

• ハウジング素材：金属（アルミ）
• 倍率ロック：なし
• 寸法：10.5 cm（L） x 3.2 cm（D）
• 重量：105 g
• ケーブル長：1.8 m

機能

• 特別な機能：—
• 測定機能：あり
• キャリブレーション：あり
• Microtouch センサー：あり
• ESD 対応：あり

製品情報と梱包

• パッケージ内容：顕微鏡、キャリーポーチ、ソフトウェアCD、キャリブレーションターゲット、ZT-Z-CC1 キャップクロージャー、取扱説明書
• 保証情報：2 年（ヨーロッパ）
• 適合規格：CE、FCC、ROHS
• 価格目安：€600.00 - €800.00

仕様 / 技術データ

• モデル：AM4013MZT4
• ブランド：Dino-Lite
• 倍率：400x ~ 470x
• 光学視野と作業距離：光学データ表参照（430–470 の値）
• LED：白色LED 8灯、切替式
• 偏光子：内蔵、線偏光、切替式
• レンズ：反射防止コーティング付きガラス
• センサー：CMOS、1.3 MP（1280x1024）
• フレームレート：最大 30 fps
• インターフェース：USB 2.0
• 対応OS：Windows 7/8/10/11、MacOS 10.9 以降
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 規格：DirectShow、UVC
• ハウジング：金属（アルミ）
• 寸法：10.5 cm x 3.2 cm
• 重量：105 g
• ケーブル長：1.8 m
• ESD 対応：あり
• キャリブレーション＆測定：対応
• 保証：2 年（ヨーロッパ）
