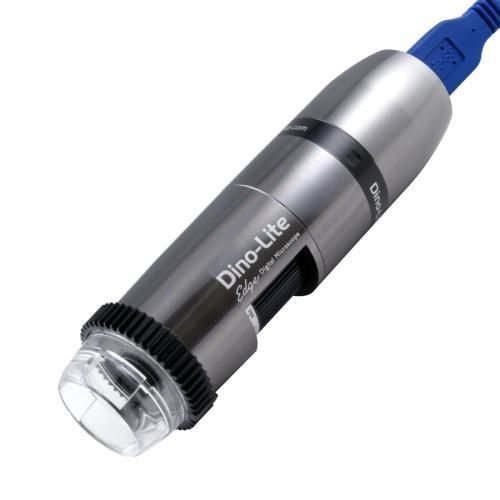

デジタル式ビデオ顕微鏡 AM73515MZTL

検査用LED白色光

概要
USB 3.0 デジタル顕微鏡 AM73515MZTL は、Dino-Lite Edge オプティクスと Flexible LED Control (FLC)、Automatic Magnification Reading (AMR) を組み合わせ、検査および計測ワークフロー向けの画像取得を行います。

USB 3.0 / 性能
USB 3.0 の SuperSpeed は最大 5 Gbits/s をサポートし、1280 x 960 で最大 45 FPS の画像転送と Edge オプティクスによる色再現の向上を実現します。AMR は撮影画像に倍率情報を自動検出して埋め込み、計測とトレーサビリティを簡素化します。

主な特徴

• 倍率範囲 10x–140x
• 5.0 MP センサー (2560 x 1920)
• 長作業距離 最大 24 cm
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC) と 8 個の白色 LED、オン/オフ可
• 内蔵直線偏光子および交換可能なフロントキャップ
• 金属製筐体、倍率ロック、ESD 対応
• USB 3.0 インターフェース、DinoCapture 2.0 / DinoXcope 対応

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09

仕様（抜粋）

• Brand: Dino-Lite
• Model: AM73515MZTL
• センサー: CMOS、5.0 MP (2560 x 1920)
• 倍率: 10x–140x
• 作業距離: 長 (最大 24 cm)
• LED: 白色 8 個、FLC、オン/オフ可
• 偏光子: 内蔵直線偏光子
• レンズ: 反射防止コーティング付きガラス
• インターフェース: USB 3.0 (ケーブル付属)
• 最大フレームレート: 45 fps (キャプチャ)、ビデオ記録は最大 20 fps
• 寸法: 11.9 cm x 3.3 cm; 質量: 110 g; ケーブル: 1.8 m
• ソフトウェア: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• 計測・校正機能を搭載
• 保証: 欧州 2 年保証; 認証: CE, FCC, ROHS

注意
光学値は mm で表示され、フロントキャップなしで測定されています。本製品は Dino-Lite Edge ファミリーに属し、専門的な検査・計測用途を想定しています。
