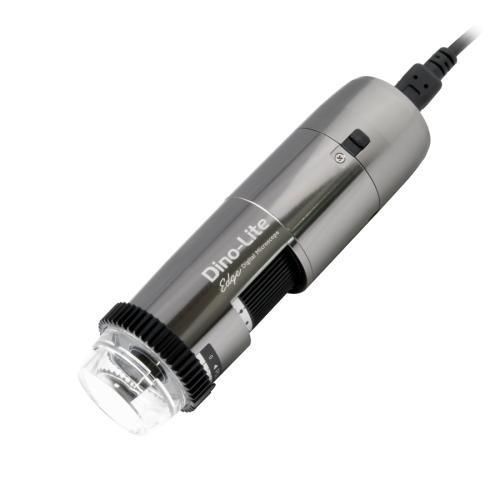

デジタル式ビデオ顕微鏡 AF7915MZTL

検査用素材研究用偏極性

概要
Dino-Lite AF7915MZTLはLong Working Distance（LWD）シリーズに属します。検査用途向けに最適化された長い作動距離と10〜140×の倍率範囲を備え、電子部品検査、材料解析、品質管理など、被写体からの距離確保や広い視野が必要な用途に適しています。

主な特徴

• 5MP Edge CMOSセンサー（2592×1944）
• 拡張被写界深度（EDOF）
• 拡張ダイナミックレンジ（EDR）
• 10〜140×の倍率
• 長い作動距離
• Automatic Magnification Reading（AMR）
• 内蔵可変リニア偏光子
• Flexible LED Control（FLC）、白色LED×8
• ワイヤレス対応（WF-20オプション）

注意事項
EDR（Extended Dynamic Range）は異なる露出で撮影した画像を合成して、非常に暗い部分や非常に明るい部分の詳細を表示します。EDOF（Extended Depth of Field）は異なる焦点位置の画像を自動で合成し、凹凸のある表面での被写界深度を拡張します。AMRは測定ワークフロー向けに倍率を自動読み取りします。内蔵偏光子は金属、プラスチック、ガラス、宝飾品、電子部品などの反射の強いサンプルで有効です。EDOFおよびEDRの機能はWindows環境でのみ利用可能です。

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW(X) | FIELD OF VIEW(Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*前面キャップなし。単位 = mm

技術仕様

• ブランド: Dino-Lite
• モデル: AF7915MZTL
• 照明: 白色LED、8個；LEDオン/オフ可；ディフューザー付属（N3C-D）；IRカットフィルター >650 nm；発光フィルター無し
• 偏光子: 内蔵リニア、可変
• 光学: 10×–140×、ガラスレンズ（防反射コーティング）、長作動距離
• センサー: CMOS 5.0 MP（2592×1944）；最大30fps
• インターフェース: USB 2.0
• 対応OS: Windows 7/8/10/11；MacOS 10.9+；ソフトウェア: DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 対応フォーマット/規格: OSにより異なる画像/動画フォーマット；DirectShow、UVC準拠
• ワイヤレス: ワイヤレス準備済み（WF-20オプション）
• ハウジング: 金属
• 寸法: 115 mm（長さ）× 34 mm（直径）
• 重量: 97 g
• ケーブル長: 1.8 m
• 特殊機能: AMR、EDR、EDOF、FLC；測定およびキャリブレーション対応；マイクロタッチセンサー；ESD対応
• 梱包内容: 顕微鏡、本体ケース、ソフトウェアCD、キャリブレーションターゲット、取扱説明書、N3C-O、N3C-C、N3C-D、N3C-E、N3C-L、N3C-S
• 保証: 欧州2年保証
• 認証: CE、FCC、ROHS
• 価格帯表示: €1,100.00 - €1,300.00
