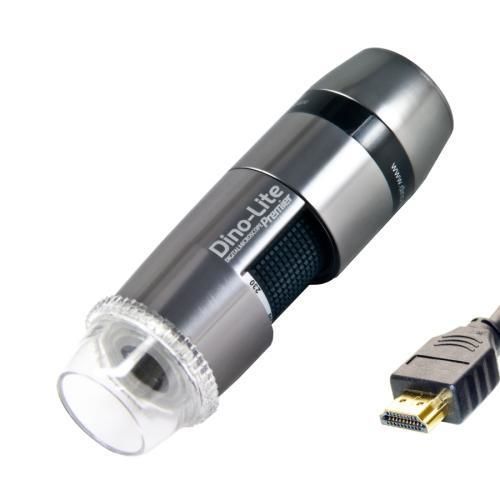

デジタル式ビデオ顕微鏡 AM5218MZT

検査用偏極性手持ち型

製品概要
Dino-Lite AM5218MZT Edge は、HDTV や LCD モニターに直接接続できる DVI/HDMI 直結インターフェースを備えたデジタル顕微鏡です。HD 720p 出力により、基板（PCB）や微小部品などの小さな対象物のリアルタイム検査に最適です。内蔵の可変線偏光子が反射を低減し、アルミ製ハウジングと ESD 対応設計は工業用途に適しています。

主な特長

• DVI/HDMI 直結インターフェースで HD 720p 出力
• 最大 60 fps のフレームレートでリアルタイム画像表示
• Microtouch センサー：短押しで画像をフリーズ、2 秒押しで LED を ON/OFF
• 内蔵可変線偏光子により光沢面の反射を低減
• アルミ製メタルハウジング、倍率ロック、ESD 対応
• 白色 LED ×8、ON/OFF 切替可能
• 倍率範囲：20x–220x

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20x | 60.2 mm | 19.5 mm | 11.7 mm | 2.5 mm
30x | 33.5 mm | 13.0 mm | 7.8 mm | 1.8 mm
40x | 20.9 mm | 9.8 mm | 5.9 mm | 1.5 mm
50x | 13.9 mm | 7.8 mm | 4.7 mm | -
60x | 9.7 mm | 6.5 mm | 3.9 mm | -
70x | 7.1 mm | 5.6 mm | 3.4 mm | 1.0 mm
80x | 5.5 mm | 4.9 mm | 3.0 mm | -
90x | 4.5 mm | 4.3 mm | 2.6 mm | -
100x | 4.1 mm | 3.9 mm | 2.3 mm | -
110x | 4.0 mm | 3.6 mm | 2.1 mm | -
120x | 4.1 mm | 3.3 mm | 2.0 mm | -
130x | 4.5 mm | 3.0 mm | 1.8 mm | -
140x | 5.0 mm | 2.8 mm | 1.7 mm | -
150x | 5.6 mm | 2.6 mm | 1.6 mm | -
160x | 6.3 mm | 2.4 mm | 1.5 mm | -
170x | 7.1 mm | 2.3 mm | 1.4 mm | -
180x | 8.0 mm | 2.2 mm | 1.3 mm | -
190x | 8.9 mm | 2.1 mm | 1.2 mm | -
200x | 9.9 mm | 2.0 mm | 1.2 mm | -
210x | 10.9 mm | 1.9 mm | 1.1 mm | -
220x | 11.9 mm | 1.8 mm | 1.1 mm | 0.1 mm

梱包内容

• 顕微鏡本体
• キャリーポーチ
• DVI & HDMI ケーブル
• 電源アダプター
• 取扱説明書
• N3C-O Open cap
• N3C-C Closed cap
• N3C-D Diffuser cap
• N3C-E Extension cap
• N3C-L Long cap
• N3C-S Side light cap

技術仕様

• ブランド: Dino-Lite
• モデル: AM5218MZT Edge
• 照明 / LED: 白色、8 LEDs（ON/OFF 切替）
• 赤外線フィルター: IR cut-filter >650 nm
• 偏光子: 線偏光、調整可能
• 倍率: 20x ~ 220x
• レンズタイプ: 反射防止コーティング付きガラス
• センサー: CMOS
• 解像度: HD 720p
• 最大フレームレート: 60 fps
• インターフェース: DVI & HDMI（直結）
• WiFi: なし
• ハウジング素材: 金属（アルミニウム）
• 倍率ロック: あり
• 作業距離: 標準（光学表参照）
• 寸法: 10.5 cm (L) x 3.2 cm (D)
• 重量: 125 g
• ケーブル長: 1.8 m
• Microtouch センサー: あり（画像フリーズ / LED 制御）
• ESD 対応: はい
• 測定 / 校正: いいえ
• 保証: 2 年（ヨーロッパ）
• 認証: CE, FCC, ROHS
• 参考価格帯: €900.00 - €1,100.00
