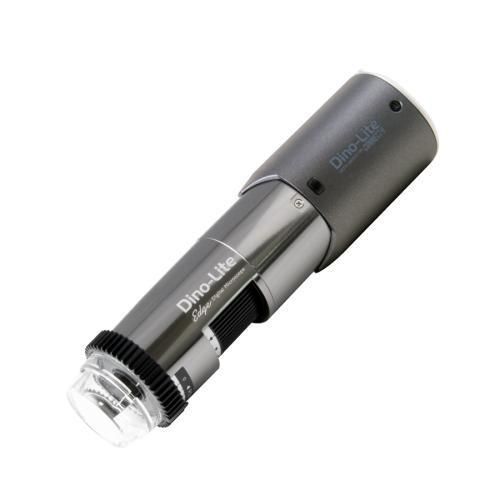

デジタル式ビデオ顕微鏡 WF7915MZTL

検査用LED白色光

製品概要
WF7915MZTLは長い作業距離（LWD）を持つデジタル検査顕微鏡で、5.0MPのEdgeセンサーと10～140倍のズームレンジを備えています。産業用検査、品質管理、故障解析など、対象物からの余裕距離や広い視野が求められる用途に適しています。

主な機能

• 5メガピクセル Edge CMOSセンサー（2592x1944）
• 倍率：10x～140x
• 長い作業距離（LWD）
• 拡張被写界深度（EDOF）— フォーカススタッキング
• 拡張ダイナミックレンジ（EDR）— 露出スタッキング
• 自動倍率読み取り（AMR）
• 反射低減用可変リニア偏光子
• 柔軟なLED制御（FLC）— 白色LED×8、オン/オフ切替可
• USB 2.0（ケーブル）および無線（WiFi）対応
• 金属筐体、ESD対応

機能詳細
EDR（Extended Dynamic Range）は異なる露出で取得した画像をスタックして、明るすぎる/暗すぎる領域の詳細を表示します。EDOF（Extended Depth of Field）は異なる焦点面で取得した画像を自動的にスタックし、凹凸のある表面での有効な被写界深度を向上させます。AMRは測定ワークフローを簡素化する自動倍率検出を提供します。内蔵の可変偏光子は、金属、プラスチック、ガラス、宝飾品、電子部品などの光沢物の反射を抑えます。EDOFおよびEDR機能はWindowsで利用可能で、macOSではケーブル接続時に一部機能が制限されます。

光学データ表（単位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*前面キャップなし — 単位 = mm

技術仕様

• 照明：白色LED、8個、オン/オフ切替可
• IRフィルター：IR cut-filter >650 nm
• ディフューザー：あり（N3C-D同梱）
• 偏光子：あり、リニア、調整可能
• 倍率：10x～140x
• レンズタイプ：反射防止コーティング付きガラス
• センサータイプ：CMOS；解像度：5.0MP（2592x1944）
• 最大フレームレート：30 fps
• インターフェース：USB 2.0；WiFi対応
• 対応OS：Windows 7/8/10/11（全機能）；macOS 10.11.6以降（ケーブル接続のみ、一部機能制限）
• ソフトウェア：DinoCapture 2.0（Windows）ケーブル＋ワイヤレス；DinoXcope（macOS）ケーブルのみ；DinoConnect（ワイヤレスのみ）
• 対応フォーマット：OSにより異なる（製品データシート参照）
• 筐体材料：金属；ESD対応
• 寸法：10.5 cm（L）× 3.2 cm（D）；重量：137 g；ケーブル長：1.8 m
• 特長：AMR、EDR、EDOF、FLC、測定・校正機能、マイクロタッチセンサー
• 同梱物：顕微鏡、キャリングポーチ、ソフトウェアCD、校正ターゲット、ユーザーマニュアル、N3C-O/C/D/E/L/Sキャップ
• 保証：欧州2年保証；認証：CE、FCC、ROHS
• 参考価格帯：€1500,00 - €1700,00
