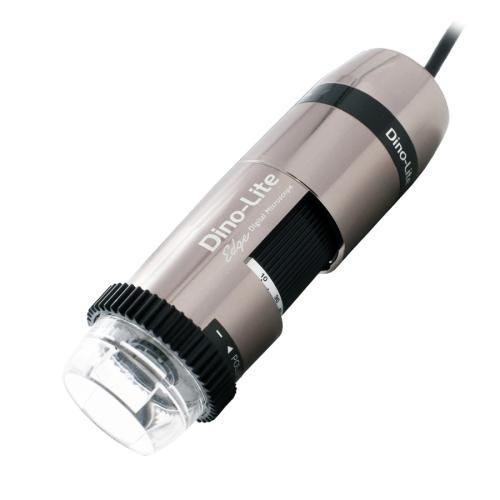

光学ビデオ顕微鏡 AM4013MZTL

デジタル式検査用偏極

概要
AM4013MZTLは、プラスチックや金属などの高反射材料での使用に適した直線偏光子を備えたUSB検査顕微鏡です。アルミ合金ボディと長い作業距離を備え、産業用検査、測定、記録に適しています。

Optical data table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD (Unit = mm)
20 | 151.0 | 19.6 | 15.6 | 6
30 | 101.0 | 13.0 | 10.4 | 3.4
40 | 72.2 | 9.8 | 7.8 | 2.2
50 | 64.1 | 7.8 | 6.3 | 1.65
60 | 56.2 | 6.5 | 5.2 | -
70 | 51.3 | 5.6 | 4.5 | -
80 | 48.3 | 4.9 | 3.9 | -
90 | 46.6 | 4.3 | 3.5 | 0.8

主な特長

• 倍率範囲：10x ～ 90x
• 長い作業距離を確保した光学設計
• 偏光子：直線偏光子を内蔵（反射材のグレアを低減）
• レンズ：反射防止コーティング付きガラス
• 照明：白色LED 8灯、ON/OFF切替可
• 赤外線カットフィルター：IR cut-filter >650 nm
• ディフューザ：無し、エミッションフィルタ：無し
• センサー：CMOS、1.3 MP（1280x1024）
• 最大フレームレート：最大30 fps
• インターフェース：USB 2.0
• 対応OS：Windows 7/8/10/11、MacOS 10.9+
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac OS）
• イメージング規格：DirectShow、UVC
• ワイヤレス対応：WF-10 WiFiストリーマー（オプション）必要
• 筐体：金属（アルミ合金）
• 倍率ロック：無し
• 寸法：10.5 cm（L）× 3.2 cm（D）
• 重量：140 g
• ケーブル長：1.8 m
• 特殊機能：測定、キャリブレーション、Microtouchセンサー
• ESD対応：Yes
• 適合規格：CE、FCC、ROHS
• 価格帯：€600.00 - €800.00

パッケージ内容

• 顕微鏡本体
• キャリーポーチ
• ソフトウェアCD
• キャリブレーションターゲット
• ZT-Z-CC1 キャップ
• 取扱説明書

技術仕様

• モデル：AM4013MZTL
• ブランド：Dino-Lite
• 倍率：10x – 90x
• 光学表：上記 Optical data table を参照（単位 = mm）
• LED数：8（白）；LED ON/OFF：Yes
• 赤外線カットフィルター：>650 nm；偏光子：直線
• センサー：CMOS 1.3 MP（1280x1024）；フレームレート：最大30 fps
• インターフェース：USB 2.0；対応フォーマット・ソフトウェア：上記参照
• 筐体素材：アルミ合金
• 寸法 / 重量 / ケーブル長：10.5 cm × 3.2 cm / 140 g / 1.8 m
• 測定・較正：対応；Microtouchセンサー：Yes；ESD safe：Yes
• 保証：2年（欧州）
