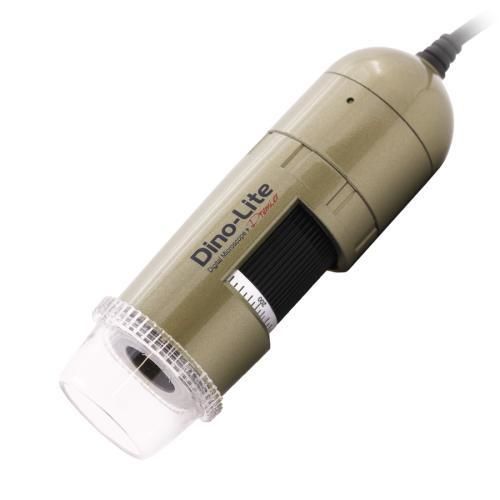

デジタル式ビデオ顕微鏡 AM4113ZTL

検査用実験用素材研究用

製品概要
Dino-Lite AM4113ZTLは、プラスチックや金属などの高反射素材のグレアを低減する線形偏光子を搭載したデジタルUSB顕微鏡です。10x〜90xの倍率と長い作業距離を備え、工業現場での検査、品質管理、研究開発に適しています。

主な特徴

• 表面の映り込みを抑える線形偏光子
• 快適な検査を可能にする長い作業距離
• 倍率範囲：10x〜90x
• 白色LED照明 — 8灯、オン/オフ切替可能
• IRカットフィルター >650 nm
• 反射防止コーティング付きガラスレンズ
• CMOSセンサー、1.3MP（1280x1024）、最大30fps
• USB 2.0インターフェース（DirectShow、UVC）
• 測定、キャリブレーション、Microtouchセンサー対応
• オプションのWF-10 WiFiストリーマーでワイヤレス対応
• 倍率ロックで安定した撮像が可能

光学データ（例）
20x — WD 151.0 mm | FOV X 19.6 mm | FOV Y 15.6 mm | DOF 6 mm
30x — WD 101.0 mm | FOV X 13.0 mm | FOV Y 10.4 mm | DOF 3.4 mm
40x — WD 77.2 mm | FOV X 9.8 mm | FOV Y 7.8 mm | DOF 2.2 mm
50x — WD 64.1 mm | FOV X 7.8 mm | FOV Y 6.3 mm | DOF 1.65 mm
60x — WD 56.2 mm | FOV X 6.5 mm | FOV Y 5.2 mm | DOF（値未提供）
70x — WD 51.3 mm | FOV X 5.6 mm | FOV Y 4.5 mm | DOF（値未提供）
80x — WD 48.3 mm | FOV X 4.9 mm | FOV Y 3.9 mm | DOF（値未提供）
90x — WD 46.6 mm | FOV X 4.3 mm | FOV Y 3.5 mm | DOF 0.8 mm
値は若干異なる場合があります — 単位 = mm

技術仕様

• センサー：CMOS、1.3メガピクセル（1280x1024）、最大30fps
• 光学系：10x〜90x、反射防止コーティング付きガラスレンズ
• 照明：白色LED 8灯、切替可能；IRカットフィルター >650 nm；線形偏光子内蔵
• インターフェース・ソフト：USB 2.0（DirectShow、UVC）；DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 対応OS：Windows 7/8/10/11、MacOS 10.9以上
• 筐体・寸法：コンポジット／プラスチック筐体；10.5 cm（L）× 3.2 cm（D）；質量 105 g；ケーブル長 1.8 m
• 機能：測定、キャリブレーション、Microtouchセンサー；倍率ロック

用途

• 生産ラインでの反射部品の検査
• 電子機器・基板検査（PCB）
• 材料表面（プラスチック、金属）の分析
• 研究開発・試験室での検査

パッケージと認証
パッケージ内容：顕微鏡、収納ポーチ、ソフトウェアCD、キャリブレーションターゲット、ZT-Z-CC1キャップ、取扱説明書。保証：2年（EU）。認証：CE、FCC、ROHS。ワイヤレス対応：WF-10オプション必要。
