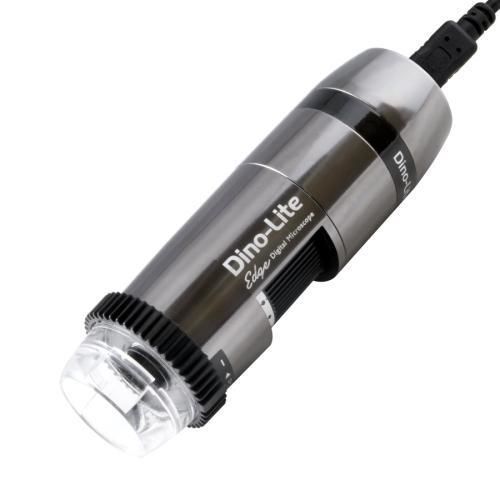

デジタル式ビデオ顕微鏡 AM4917MZTL

検査用偏極偏極性

概要
Dino-Lite AM4917MZTLは、長作業距離（LWD）レンジ内のEDGE PLUSシリーズに属するモデルです。1.3MP CMOSセンサー、10～140倍の倍率、USB 2.0接続（30 fps）を備えたコンパクトな金属筐体のデジタル顕微鏡です。長い作業距離と調整可能な線偏光子により、反射面や凹凸のある表面の検査に適しています。本機は焦点の変化を解析してトポグラフィー深度データを取得することで、深度情報の取得が可能です（手順は製品マニュアル参照）。

主な機能

• EDGE PLUS 1.3メガピクセルセンサー
• 深度情報の取得（トポグラフィーデータ）
• Extended Depth of Field（EDOF）
• Extended Dynamic Range（EDR）
• Automatic Magnification Reading（AMR）
• Flexible LED Control（FLC）
• 10～140倍の倍率
• 長作業距離（LWD）
• 調整可能な線偏光子

イメージング機能
EDOFは異なる焦点深度で複数の画像を取得し合成して鮮明な1枚の画像を作成し、実用的な被写界深度を拡大します。EDRは複数の露出を組み合わせてダイナミックレンジを拡張します。AMRは倍率を自動検出して画像とともに保存し、測定を容易にします。内蔵の偏光子は、金属、プラスチック、ガラス、電子基板などの光沢のある対象の反射を低減します。注：EDOF、EDR、Depth acquisitionは現時点でWindowsのみ対応です。

光学データ
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.6 | 39.1 | 29 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
Listed values may differ slightly · *Without front cap · Unit = mm

技術仕様

• Brand: Dino-Lite
• Model / product code: AM4917MZTL EDGE PLUS
• センサー種類: CMOS · 解像度: 1.3 MP（1280 x 1024）
• 最大フレームレート: 30 fps · インターフェース: USB 2.0
• 対応OS: Windows 7/8/10/11、MacOS 11.1以上
• ソフトウェア: DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 照明 / LED: 白色、8個、FLC（ON/OFF）
• 赤外フィルター: IR cut-filter >650 nm · ディフューザー: N3C-D 同梱
• 偏光子: 調整可能な線偏光子
• 倍率: 10x–140x · マクロズーム: 無し · 作業距離: 長（LWD）
• レンズ: 反射防止コーティング付きガラス · ハウジング: 金属
• 倍率ロック: 有り · 測定・較正: 有り
• 寸法: 10.5 cm（L）x 3.3 cm（D） · 重量: 130 g · ケーブル長: 1.5 m
• 特長: FLC、AMR、EDOF、EDR、Depth acquisition
• ESD対策: 有り
• パッケージ内容: 顕微鏡、キャリングポーチ、ソフトCD、取扱説明書、クイックガイド、較正ターゲット、フロントキャップ等
• 保証: 2年（ヨーロッパ）
• 認証: CE、FCC、ROHS
• 参考価格: €1100.00 - €1300.00
