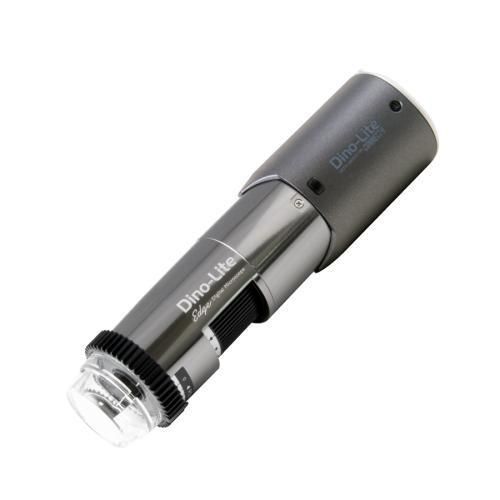

デジタル式ビデオ顕微鏡 WF7515MZTL

検査用偏極手持ち型

概要
Dino-Lite WF7515MZTL は、5 メガピクセルセンサー、Flexible LED Control (FLC)、偏光フィルター内蔵、アルミ製ボディを備えた長作動距離（LWD）対応のデジタル顕微鏡です。工業検査、修理、組立向けに設計され、10–140× の倍率域で正確な色再現と広い視野を提供します。

用途 / 概要
Long Working Distance（LWD）レンジの一機種で、対象物から一定の距離を確保する必要がある検査や、より広い視野が必要な作業に適しています。代表的な用途は、電子部品の検査・修理・リワーク、品質管理、大型または壊れやすい部品の組立、金属・樹脂・ガラス・宝飾品など反射性の高い素材の検査です。内蔵偏光フィルターにより光の反射を抑制します。AMR 機能は測定作業の再現性を高めます。

主な特長

• 5 メガピクセル Edge センサー（2592×1944）
• 長作動距離（LWD）
• 倍率範囲：10–140×
• リニア偏光フィルター内蔵
• アルミ／金属ボディ
• Automatic Magnification Reading（AMR）
• Flexible LED Control（FLC）、白色 LED 8 個（ON/OFF）
• 豊富な測定・キャリブレーション機能
• 交換可能な前キャップ（複数付属）
• Wi‑Fi 対応および USB 2.0 サポート

光学データ表（単位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 mm | 39.0 mm | 31.2 mm | 12 mm
20 | 112.5 mm | 19.5 mm | 15.6 mm | 4.5 mm
30 | 72.5 mm | 13.0 mm | 10.4 mm | 3.1 mm
40 | 54.5 mm | 9.8 mm | 7.8 mm | 1.8 mm
50 | 43.5 mm | 7.8 mm | 6.2 mm | 1.2 mm
60 | 37.5 mm | 6.5 mm | 5.2 mm | 0.9 mm
70 | 33.7 mm | 5.6 mm | 4.5 mm | 0.6 mm
80 | 31.3 mm | 4.9 mm | 3.9 mm | 0.5 mm
90 | 29.9 mm | 4.3 mm | 3.5 mm | 0.37 mm
100 | 29.2 mm | 3.9 mm | 3.1 mm | 0.28 mm
110 | 29.1 mm | 3.5 mm | 2.8 mm | 0.22 mm
120 | 29.3 mm | 3.3 mm | 2.6 mm | 0.17 mm
130 | 29.8 mm | 3.0 mm | 2.4 mm | 0.12 mm
140 | 30.5 mm | 2.8 mm | 2.2 mm | 0.09 mm

主な仕様

• 照明：白色 LED ×8、LED ON/OFF、ディフューザー（N3C-D）付属、IR カットフィルター >650 nm、リニア偏光
• 光学：10×–140×、反射防止コーティング付ガラスレンズ、長作動距離
• センサー：CMOS、5.0 メガピクセル（2592×1944）、最大 30 fps
• インターフェース・ソフト：USB 2.0、Wi‑Fi 対応、DinoCapture 2.0（Windows、ケーブル＋無線）、DinoXcope（Mac、ケーブル）、DinoConnect（無線）
• フォーマット・規格：各種画像/映像フォーマット対応、DirectShow、UVC
• 筐体・寸法：金属筐体、倍率ロック、長さ 10.5 cm × 直径 3.2 cm、重量 135 g、ケーブル長 1.8 m
• 機能：AMR、FLC、計測機能、キャリブレーション、マイクロタッチセンサー、ESD 対応
• 同梱物：本体、キャリーポーチ、ソフトウェア CD、キャリブレーションターゲット、取扱説明書、N3C キャップ（O、C、D、E、L、S）
• 保証・適合：欧州 2 年保証、CE、FCC、RoHS
• 目安価格帯：€1,400–€1,600

備考
光学データ表の値は前キャップ無しで測定された値であり、実際には若干の差異が生じる場合があります。
