デジタル式ビデオ顕微鏡 AM5216TF

検査用手持ち型LED

製品

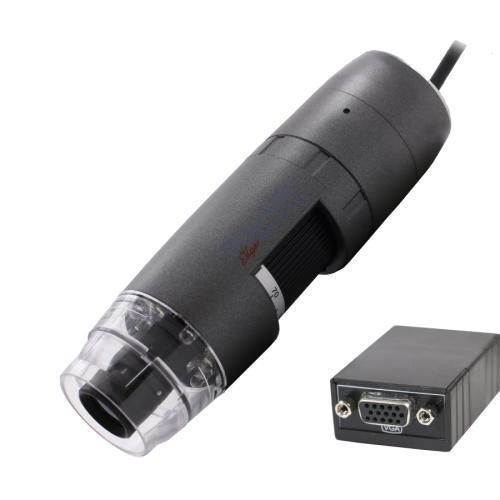

AM5216TF (Dino-Lite) は、VGA（D-Sub）出力を備えた携帯型デジタル検査顕微鏡で、工業用の目視検査や故障解析向けに設計されています。

概要
超長作業距離を必要とする作業向けに設計されており、最大70x時の最小観察距離は108 mmです。VGAモニタへ直接接続できるため、検査ステーションや品質管理、現場での故障解析に適しています。

主な特長

• 超長作業距離（70x時 最小108 mm）
• 光学倍率 10x–70x（マクロズーム）
• VGA（D-Sub）インターフェースでモニタへ直接出力
• 白色LED 8灯、オン/オフ切替可能
• Microtouch ボタンによる撮像／操作
• 用途に応じた交換可能な前面キャップ

Optical Data Table (Unit = mm)
倍率 | 作業距離 | 視野 (X) | 視野 (Y) | 被写界深度
10 | 503 | 39.1 | 31.3 | 31.49
20 | 271 | 19.5 | 15.6 | 8.67
30 | 196 | 13.0 | 10.4 | 4.20
40 | 159 | 9.8 | 7.8 | 2.56
50 | 135 | 7.8 | 6.3 | 1.76
60 | 120 | 6.5 | 5.2 | 1.31
70 | 108 | 5.6 | 4.5 | 1.03

仕様（要約）
照明

• 種類：白色LED
• 数：8
• LEDオン/オフ切替：可
• エミッションフィルタ / 偏光子：無し

光学系

• 倍率：10x ~ 70x（マクロズーム）
• 作業距離：長（70x時 最小108 mm）
• レンズ：反射防止コーティング付きガラス

センサー

• タイプ：CMOS
• 解像度：1280 x 720（720p）
• 最大フレームレート：60 fps

互換性 / インターフェース

• インターフェース：VGA（D-Sub）— VGAモニタへ直接接続

ハウジング

• 材質：コンポジット / プラスチック
• 倍率ロック：無し
• 寸法：10.5 cm（H） x 3.2 cm（D）
• 重量：105 g

機能

• Microtouch センサー：有り
• 測定 / 校正：無し
• ESD 対応：無し

パッケージ & 保証

• 内容物：顕微鏡、キャリーポーチ、電源アダプター、前面キャップボックス、取扱説明書
• 保証：2年（ヨーロッパ）
• 適合：CE、FCC、ROHS
• 価格帯（目安）：€519,00 - €719,00
