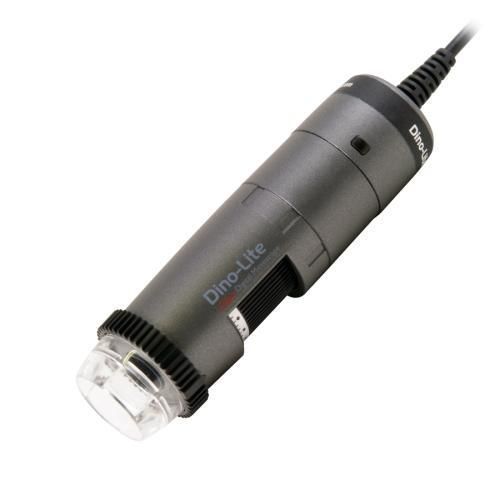

デジタル式ビデオ顕微鏡 AF4535ZTE

検査用偏極LED

製品概要
Dino-Lite AF4535ZTE は、検査および計測用のUSB接続デジタル顕微鏡です。オプションのWF-20アダプタを使用することで無線動作に対応（無線対応）します。AF4x35シリーズに属し、AM4x15シリーズと比較して同等の作業距離域でより高い最大倍率を実現します。

主な機能

• 無線対応（WF-20アダプタが必要、オプション）
• 倍率: 10x〜330x
• センサー: 1.3メガピクセル EDGE (1280 x 1024)、CMOS
• 反射低減用の可変リニア偏光子
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC) — 白色LED 8灯、LEDのON/OFF切替可能
• 較正に対応した充実した計測機能
• Microtouch センサー、反射防止コーティング付きガラスレンズ

光学データ表
倍率 | 作業距離 (mm) | 視野 (X) (mm) | 視野 (Y) (mm) | 被写界深度 (mm)
10 | 222.3 | 39.1 | 29.3 | 55.5
20 | 98.9 | 19.5 | 14.7 | 14.6
30 | 58.5 | 13.0 | 9.8 | 6.8
40 | 38.7 | 9.8 | 7.3 | 4.0
50 | 27.2 | 7.8 | 5.9 | 2.7
60 | 19.9 | 6.5 | 4.9 | 2.0
70 | 14.9 | 5.6 | 4.2 | 1.5
80 | 11.5 | 4.9 | 3.7 | 1.2
90 | 9.0 | 4.3 | 3.3 | 1.0
100 | 7.2 | 3.9 | 2.9 | 0.8
110 | 5.9 | 3.6 | 2.7 | 0.7
120 | 4.9 | 3.3 | 2.4 | 0.6
130 | 4.3 | 3.0 | 2.3 | 0.5
140 | 3.9 | 2.8 | 2.1 | 0.5
150 | 3.7 | 2.6 | 2.0 | 0.4
160 | 3.6 | 2.4 | 1.8 | 0.4
170 | 3.7 | 2.3 | 1.7 | 0.4
180 | 3.8 | 2.2 | 1.6 | 0.3
190 | 4.1 | 2.1 | 1.5 | 0.3
200 | 4.4 | 2.0 | 1.5 | 0.3
210 | 4.7 | 1.9 | 1.4 | 0.3
220 | 5.2 | 1.8 | 1.3 | 0.2
230 | 5.6 | 1.7 | 1.3 | 0.2
240 | 6.2 | 1.6 | 1.2 | 0.2
250 | 6.7 | 1.6 | 1.2 | 0.2
260 | 7.3 | 1.5 | 1.1 | 0.2
270 | 7.9 | 1.4 | 1.1 | 0.2
280 | 8.5 | 1.4 | 1.0 | 0.2
290 | 9.2 | 1.3 | 1.0 | 0.2
300 | 9.9 | 1.3 | 1.0 | 0.2
310 | 10.6 | 1.3 | 0.9 | 0.2
320 | 11.3 | 1.2 | 0.9 | 0.1
330 | 12.0 | 1.2 | 0.9 | 0.1

技術仕様

• 照明: 白色LED 8灯、LED ON/OFF 切替可；IRカットフィルタ >650 nm；ディフューザー付属（N3C-D）；偏光子: リニア
• 光学: 倍率 10x–330x；ガラスレンズ（反射防止コーティング）；作業距離: 標準
• センサー: CMOS 1.3 MP (1280x1024)；最大フレームレート: 30 fps
• 互換性: USB 2.0 インターフェース；画像規格 DirectShow、UVC；対応OS: Windows 7/8/10/11、MacOS 10.14+；ソフトウェア: DinoCapture 2.0 (Windows)、DinoXcope (MacOS)
• 筐体・機械: コンポジット/プラスチック筐体；寸法 114 mm (L) x 33 mm (ø)；重量 111 g；ケーブル長 1.8 m
• 機能: AMR、FLC、計測・較正対応、Microtouch センサー；ESD 対応: いいえ
• パッケージ内容: 顕微鏡、本体ポーチ、ソフトウェアCD、較正ターゲット、ユーザーマニュアル、N3C キャップ各種（Open/Closed/Diffuser/Extension/Long/Side light）
• 保証・規格: 欧州2年保証；認証 CE、FCC、ROHS
• 価格目安: €550.00 - €750.00
