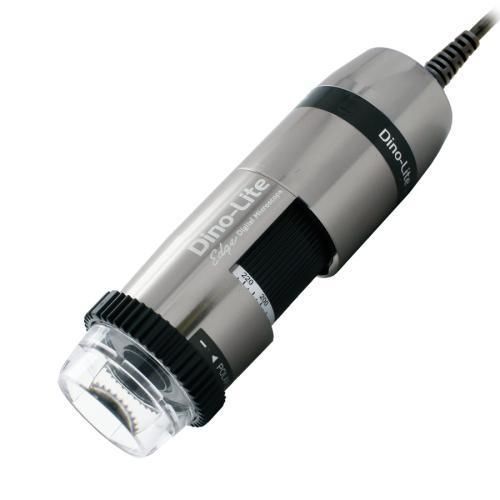

デジタル式ビデオ顕微鏡 AM7515MZT1P-APL

検査用実験用偏極性

製品説明
Dino-Lite AM7515MZT1P-APL は Aim Point Laser（APL）を内蔵し、顕微鏡下でのターゲットの位置合わせと焦点合わせを容易にします。本機は5MPのデジタル顕微鏡で、70–140x の倍率範囲を持ち、Automatic Magnification Reading（AMR）、Flexible LED Control（FLC）、内蔵直線偏光子、および金属筐体を備えています。

用途
標準の作業距離と広い倍率範囲により、AM7515MZT1P-APL は金属、プラスチック、ガラス、宝飾品、電子部品などの光沢や反射のある対象物の検査、ならびに研究室や産業での目視検査業務に適します。内蔵偏光子はグレアを低減し、AMR は頻繁な計測ワークフローを支援します。

Aim Point Laser（APL）
APL はレンズを通した内蔵レーザーで、赤い点を投影し、ターゲットの位置決めとフォーカスの視覚的リファレンスを提供します。

主な特長

• 5.0 メガピクセル CMOS センサー（2592x1944）
• 70–140x の倍率範囲
• 内蔵直線偏光子
• 金属／アルミ製筐体
• Automatic Magnification Reading（AMR）
• Flexible LED Control（FLC）、白色LED 8 個
• Aim Point Laser（APL）、656 nm
• 豊富な計測およびキャリブレーション機能
• 交換可能な先端キャップ（open, closed, diffuser, extension, long, side light）

光学データ表
倍率 | 作業距離1 | 作業距離2* | 視野 (X) | 視野 (Y) | 被写界深度（単位 = mm）
表示値は若干異なる場合があります
130 | - | 4.5 | 3.0 | 2.2 | -
140 | - | 5.0 | 2.8 | 2.1 | -
150 | - | 5.6 | 2.6 | 1.9 | -
160 | - | 6.3 | 2.4 | 1.8 | -
170 | - | 7.1 | 2.3 | 0.17 | -
180 | - | 8.0 | 2.2 | 1.6 | -
190 | - | 8.9 | 2.1 | 1.5 | -
200 | - | 9.9 | 2.0 | 1.5 | -
210 | - | 10.9 | 1.9 | 1.4 | -
220 | - | 11.9 | 1.8 | 1.3 | 0.1

仕様

• 照明: 白色LED、8 個、オン/オフ可能; IR カットフィルター >650 nm; ディフューザー同梱（N3C-D）; 偏光子: 直線; レーザーポインタ: 656 nm ダイオード。
• 光学系: 倍率 70x–140x; マクロズーム: 無し; 作業距離: 標準; レンズ: 反射防止コーティング付ガラス。
• センサー: CMOS 5.0 MP（2592x1944）; 最大フレームレート: 30 fps。
• 互換性: インターフェース USB 2.0; OS: Windows 7/8/10/11、macOS 10.14+; ソフトウェア: DinoCapture 2.0（Windows）、DinoXcope（Mac）; 規格: DirectShow、UVC; オプションの WF-10 で Wi‑Fi 対応。
• 筐体: 金属筐体; 寸法: 10.7 cm (L) x 3.2 cm (D); 重量: 140 g; ケーブル長: 1.8 m。
• 機能: AMR、FLC、APL; 計測・キャリブレーション機能; Microtouch センサー; ESD 対応。
• 情報: 同梱物: 顕微鏡、本体ケース、ソフトウェアCD、キャリブレーションターゲット、取扱説明書、N3C 先端キャップ類; 保証: 2 年（欧州）; 認証: CE、FCC、RoHS; 価格帯: €1000–€1200。

技術仕様

• 製品コード: AM7515MZT1P
• 型番: AM7515MZT1P-APL
• 解像度: 5.0 メガピクセル（2592x1944）
• 倍率: 70x–140x
• インターフェース: USB 2.0
• LED: 白色 8 個、切替可
• レーザー: Aim Point 656 nm
• 偏光子: 内蔵直線偏光子
• レンズ: 反射防止コート付きガラス
• 筐体: 金属
• 寸法: 10.7 cm x 3.2 cm
• 重量: 140 g
• ケーブル長: 1.8 m
• 計測＆キャリブレーション: あり
• ソフトウェア: DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 保証: 2 年（EU）
• 規格: CE、FCC、RoHS
