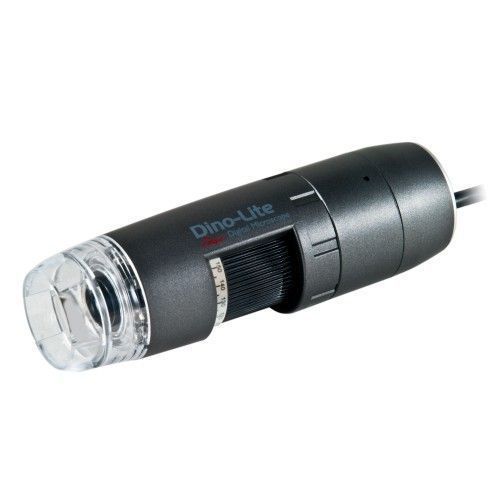

デジタル式ビデオ顕微鏡 AM4115TL - EDGE

検査用LED白色光

製品概要
AM4115TL - EDGEは、10～140倍の倍率、長い作業距離（10x時227 mm、通常は約23 cmまで）および広い視野を備えたUSBデジタル顕微鏡です。光学系と対象物の間に十分な距離が必要な検査、修理、リワーク、組立作業に適しています。

光学データ（単位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 227 | 39.0 | 31.2 | 12
20 | 105 | 19.5 | 15.6 | 4.5
30 | 65 | 13.0 | 10.4 | 3.1
40 | 47 | 9.8 | 7.8 | 1.8
50 | 36 | 7.8 | 6.2 | 1.2
60 | 30 | 6.5 | 5.2 | 0.9
70 | 26.2 | 5.6 | 4.5 | 0.6
80 | 23.8 | 4.9 | 3.9 | 0.5
90 | 22.4 | 4.3 | 3.5 | 0.37
100 | 21.7 | 3.9 | 3.1 | 0.28
110 | 21.6 | 3.5 | 2.8 | 0.22
120 | 21.8 | 3.3 | 2.6 | 0.17
130 | 22.3 | 3.0 | 2.4 | 0.12
140 | 23 | 2.8 | 2.2 | 0.09

主な仕様

• 照明：白色LED 8灯、オン/オフ可能、ディフューザー（N3C-D）付属
• 赤外線フィルター：IRカットフィルター >650 nm
• レンズ：反射防止コーティング付ガラス、倍率ロック機能
• センサー：CMOS、1.3MP（1280x1024）、30 fps
• インターフェース：USB 2.0、WindowsおよびmacOS対応

互換性とソフトウェア

• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（macOS）
• 対応フォーマット：プラットフォーム依存（Windows: BMP, GIF, PNG, JPG, TIF等；Mac: JPEG, PNG；動画: MOV等）
• イメージング規格：DirectShow、UVC
• ワイヤレス対応：オプションのWF-10が必要

パッケージと認証

• 同梱物：顕微鏡、キャリーポーチ、ソフトCD、校正ターゲット、取扱説明書、各種キャップ（N3C-O/C/D/E/L/S）
• 保証：2年（ヨーロッパ）
• 認証：CE、FCC、ROHS
• 参考価格帯：€500〜€700

技術仕様

• Brand: Dino-Lite
• Model: AM4115TL - EDGE
• 倍率：10x–140x
• 作業距離：最大約23 cm（10x時227 mm）
• 寸法・重量：長さ10.5 cm x Ø3.2 cm、重量105 g、ケーブル長1.8 m
• ハウジング：複合材／プラスチック、測定・校正機能対応、マイクロタッチセンサー搭載、ESD対応：いいえ
