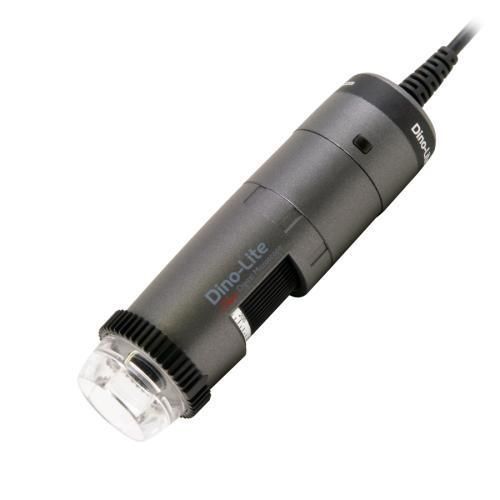

デジタル式ビデオ顕微鏡 AF4515ZTL

検査用実験用偏極

製品説明
Dino-Lite AF4515ZTL は、長い作業距離が必要な検査・測定用途向けのハンドヘルド型デジタル顕微鏡です。USB接続で、オプションのWF-20アダプター使用時にワイヤレス運用が可能です。非接触での観察・測定を必要とする工業検査、品質管理、研究用途に適しています。

主な機能

• 1.3 メガピクセル EDGE センサー（1280x1024）
• 10×～140× の倍率レンジ
• 表面反射を低減する調整可能な直線偏光子
• Automatic Magnification Reading (AMR) による正確な倍率情報
• Flexible LED Control (FLC) による調光機能
• 測定・較正の充実したサポート
• Wireless-ready（オプション WF-20 アダプターが必要）

Optical Data Table
単位 = mm. * フロントキャップ無し
Magnification Rate | Working Distance * | Field of View (x) | Field of View (y) | Depth of Field
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

仕様（概要）
照明：白色LED 8個、LED オン/オフ切替可。IR カットフィルター >650 nm。ディフューザー（N3C-D）および直線偏光子付属。光学：10×～140×、反射防止コーティング付きガラスレンズ、長作業距離。センサー：CMOS 1.3MP（1280x1024）、最大30 fps。インターフェース：USB 2.0。対応OS：Windows 7/8/10/11、MacOS 10.12+。ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac）。WF-20でワイヤレス対応。

技術仕様

• モデル：AF4515ZTL
• ブランド：Dino-Lite
• センサー解像度：1.3 メガピクセル（1280x1024）
• 倍率：10× – 140×
• 作業距離：長（光学データ参照）
• 視野・被写界深度：光学データ参照
• LED：白色 8 個、切替可
• 偏光子：直線、調整可能
• ディフューザー：N3C-D 同梱
• IR フィルター：IR cut-filter >650 nm
• レンズ：反射防止コーティング付きガラス
• インターフェース：USB 2.0
• 対応OS：Windows 7/8/10/11、MacOS 10.12+
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac）
• フレームレート：最大 30 fps
• 規格：DirectShow、UVC
• ワイヤレス：対応（WF-20 必要）
• 筐体：複合材／プラスチック
• 倍率ロック：あり
• 寸法：11.4 cm（L）× 3.3 cm（D）
• 重量：111 g
• ケーブル長：1.8 m
• 測定・較正：対応
• マイクロタッチセンサー：含む
• ESD 対応：いいえ
• 付属品：顕微鏡、キャリングポーチ、ソフトCD、較正ターゲット、ユーザーマニュアル、N3C 系キャップとアクセサリ
• 保証：2 年（欧州）
• 認証：CE、FCC、ROHS
• 参考価格帯：€500.00 - €600.00
