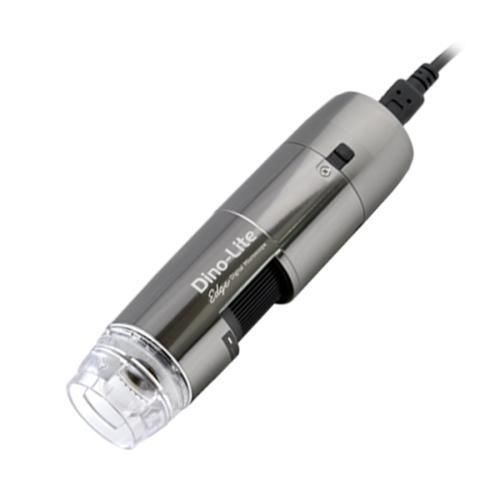

デジタル式ビデオ顕微鏡 AF7515MT4A

検査用手持ち型LED

製品概要
同軸照明を内蔵し反射面の観察に対応するAF7515MT4Aは、5.0メガピクセルセンサーを搭載したデジタル顕微鏡で、420x〜470xの明視野観察を提供します。FLC（Flexible Lighting Control）によりエッジ、へこみ、ポアなどのトポグラフィー特徴を明瞭に表示します。オプションのWF‑20 Wi‑Fiストリーマーに対応し無線ストリーミングが可能です。

主な特長

• 反射面用の同軸照明（白色LED）
• FLC（Flexible Lighting Control）によるトポグラフィーコントラストの向上
• 5.0 MP センサー（2592 x 1944）
• 倍率範囲：420x〜470x
• インターフェース：USB 2.0、WF‑20 Wi‑Fiストリーマーはオプション
• 測定および較正に対応
• マイクロタッチセンサーおよび倍率ロック搭載

光学データ表
M | WD | FOV (x) | FOV (y) | DOF
420 | 6.7 | 0.94 | 0.71 | 0.04
430 | 7.7 | 0.92 | 0.69 | 0.04
440 | 8.6 | 0.90 | 0.67 | 0.04
450 | 8.6 | 0.88 | 0.66 | 0.04
460 | 8.5 | 0.86 | 0.65 | 0.03
470 | 8.4 | 0.84 | 0.63 | 0.03

仕様概要

• 照明：白色LED（同軸）
• 光学：倍率 420x〜470x
• センサー：5.0 MP（2592 x 1944）
• 最大フレームレート：5.0 MP/3.0 MP（MJPEG）で10 fps、1.3 MP（MJPEG）で25 fps、VGA（MJPEG）で30 fps、1.3 MP（YUY2）で10 fps
• 互換性：USB 2.0；Windows 7/8/10/11；macOS 10.14以上
• 筐体・寸法：倍率ロック：あり；寸法：117 mm（H）× 34 mm（D）；重量：約101 g；ケーブル長：約1.8 m
• 機能：測定、較正、マイクロタッチセンサー
• 梱包内容：顕微鏡、キャリーポーチ、較正ターゲット、取扱説明書、N3C-O（Open cap）、N3C-C（Closed cap）、N3C-D（diffuser cap）、N3C-E（extension cap）、N3C-L（Long cap）、N3C-S（Side light cap）
• 保証：欧州 2年保証
• 認証：CE、FCC、ROHS
• 参考価格帯：€1100.00 - €1300.00

技術仕様

• 型番：AF7515MT4A
• ブランド：Dino-Lite
• センサー解像度：5.0 メガピクセル（2592 x 1944）
• 倍率：420x〜470x
• 作業距離（例）：倍率により約6.7〜8.6 mm
• 視野（例）：FOV x ≈0.84〜0.94 mm、FOV y ≈0.63〜0.71 mm
• 被写界深度（例）：0.03〜0.04 mm
• インターフェース：USB 2.0（無線ストリーマーはオプション）
• 対応OS：Windows 7/8/10/11；macOS 10.14以降
• 測定・較正：対応
• マイクロタッチセンサー：搭載
• 倍率ロック：あり
• 寸法：117 mm（H）× 34 mm（D）
• 重量：約101 g
• ケーブル長：約1.8 m
• 梱包内容：上記参照
• 保証：2年（欧州）
• 認証：CE、FCC、ROHS
