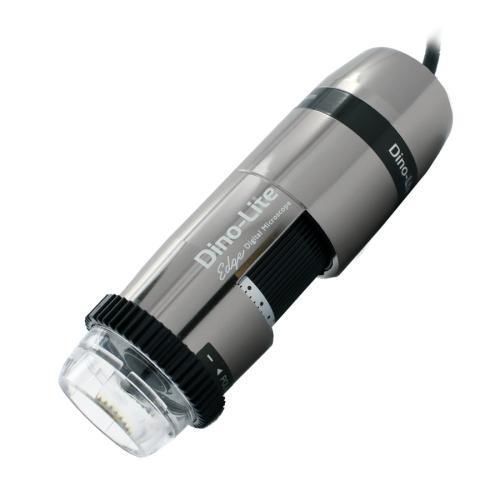

デジタル式ビデオ顕微鏡 AM7915MZTL - EDGE

検査用偏極LED

製品概要
AM7915MZTLは長い作動距離（LWD）シリーズのUSBデジタル顕微鏡です。5.0MPのEdgeセンサーと10〜140倍の倍率レンジにより、被写体からの距離を確保した検査、測定、記録に適しています。

主な機能

• 内蔵5メガピクセルEdgeセンサー
• Extended Depth of Field（EDOF）
• Extended Dynamic Range（EDR）
• 倍率範囲 10〜140x
• 長い作動距離（LWD）
• Automatic Magnification Reading（AMR）
• 調整可能な線形偏光フィルター
• Flexible LED Control（FLC）

高度な機能について
EDR（Extended Dynamic Range）は、異なる露出の画像を重ねることで明暗差のある領域の詳細を明らかにします。EDOF（Extended Depth of Field）は、異なる焦点位置の画像をスタックして凹凸のある表面での被写界深度を改善します。AMRは頻繁な測定時に便利な自動倍率読み取りを提供します。調整可能な偏光フィルターは金属、プラスチック、ガラス、宝石、電子部品などの光沢面の反射を抑えます。（EDOF/EDR機能はWindows OSでのみ利用可能です）

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE* (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09

特長 / 技術仕様

• 照明：白色LED（8）、LEDオン/オフ切替
• 赤外線フィルター：IRカットフィルター >650 nm
• ディフューザー：あり（N3C-D 同梱）
• 偏光フィルター：調整可能な線形偏光
• 光学系：反射防止コーティング付ガラスレンズ；倍率 10x–140x；長作動距離
• センサー：CMOS、5.0MP（2592 x 1944）、最大30fps
• インターフェース：USB 2.0；オプションWF-10でワイヤレス対応
• 対応環境：Windows 7/8/10/11；MacOS 10.9以降；ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 対応フォーマット（Windows）：BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX；映像：WMV, FLV, SWF
• 対応フォーマット（Mac）：JPEG, PNG；映像：MOV（最大1.3MP）
• 規格：DirectShow, UVC
• ハウジング：金属；寸法：10.5 cm（L）× 3.2 cm（D）；重量：137 g；ケーブル長：1.8 m
• 特殊機能：AMR、EDR、EDOF、FLC；測定・キャリブレーション対応；マイクロタッチセンサー；ESDセーフ
• パッケージ内容：顕微鏡、収納ポーチ、ソフトウェアCD、キャリブレーションターゲット、取扱説明書、N3C キャップセット（C, D, D2, E, L, O, S）
• 保証：2年（欧州保証）
• 認証：CE、FCC、RoHS
• 参考価格帯：€1100–€1300
