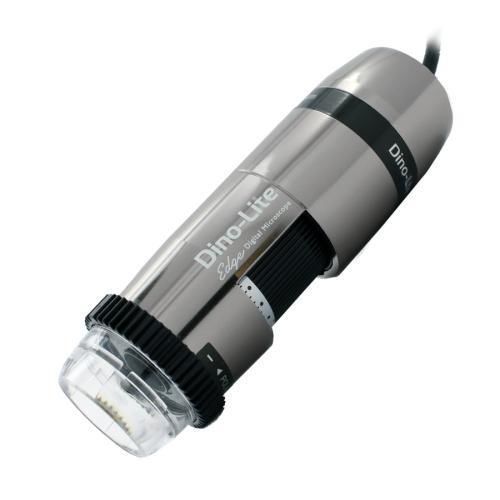

デジタル式ビデオ顕微鏡 AM7115MZTL - EDGE

検査用偏極携帯型

製品概要
AM7115MZTL - EDGE は、プロフェッショナル向けのUSBデジタル顕微鏡です。5メガピクセルのEdgeセンサー、高性能光学系、Flexible LED Control（FLC）、アルミ製ハウジングを備え、長い作業距離設計で高解像度かつ正確な色再現を実現します。

用途と主な利用シーン
Long Working Distance（LWD）シリーズに属し、10～140×の倍率域をカバー。作業対象から距離を取る必要がある検査や視野を広く取りたい作業に適しています。修理、リワーク、組立、重量物や壊れやすい部品の非接触検査に最適です。内蔵の線偏光フィルターは、金属・プラスチック・ガラス・宝飾品・電子部品などの光沢面での反射を低減します。

主な特徴

• 5メガピクセル Edge センサー（2592×1944）
• 長い作業距離（LWD）
• 10～140× の倍率域
• 内蔵線偏光フィルター
• アルミニウム/金属筐体
• Flexible LED Control（FLC）による照明調整
• 測定機能および較正機能
• 交換可能な前キャップ（複数付属）
• ESD対応、Microtouchセンサー搭載

Optical Data Table (Unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09
注：表示値は若干異なる場合があります。* 前キャップ無し。単位 = mm

技術仕様

• 照明：白色LED（8）、LEDオン/オフ切替可、ディフューザー付属（N3C-D）、IRカットフィルター >650 nm
• 光学系：反射防止コーティング付きガラスレンズ、倍率 10×–140×、マクロズーム無し、長作業距離（LWD）
• センサー：CMOS 5.0MP（2592×1944）、最大30fps
• インターフェース・互換性：USB 2.0；Windows 7/8/10/11、macOS 10.9+；DinoCapture 2.0（Windows）、DinoXcope（Mac）
• 対応フォーマット：Windows 画像 BMP/GIF/PNG/JPG/TIF/...；動画 WMV/FLV/SWF；Mac 画像 JPEG/PNG；Mac 動画 MOV（最大1.3MP）
• 規格・接続：DirectShow、UVC；WiFi対応（オプション WF-10 ストリーマー必要）
• 筐体・寸法：金属（アルミ）筐体、倍率ロック有、10.5 cm（長さ）× 3.2 cm（直径）、重量135 g、ケーブル長1.8 m
• 機能：測定、較正、Microtouch センサー、ESD 対応、Flexible LED Control（FLC）
• パッケージ内容：顕微鏡、キャリーポーチ、ソフトウェアCD、較正ターゲット、取扱説明書、N3C-O/N3C-C/N3C-D/N3C-E/N3C-L/N3C-S キャップ
• 保証・認証：欧州 2 年保証；CE、FCC、ROHS
• 参考価格帯：€900.00 - €1100.00
