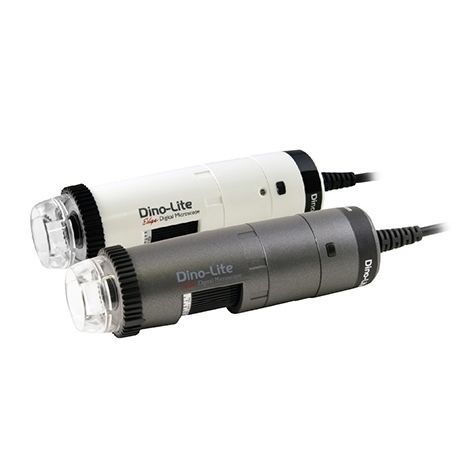

デジタル式ビデオ顕微鏡 AF4115ZTL

検査用偏極性手持ち型

概要

• Dino-Lite AF4115ZTL は、長い作動距離（LWD）が必要な検査向けに設計されたUSBデジタル顕微鏡です。オプションのWF-20 Wi‑Fiストリーマーを装着することで無線運用が可能になります。
• 工具やハンドリングのためにレンズと対象物の間に余裕が必要な組立や修理、品質検査に適しています。
• ホワイト仕上げもご用意しています。

主な機能

• 1.3メガピクセル CMOS センサー（MJPEG 圧縮）— 最大 1280x1024、30 fps
• Long Working Distance（LWD）光学系 — 対象物と顕微鏡の間に広い作業スペースを確保
• 可変偏光子 — 光沢面の反射を低減しコントラストを改善
• Flexible LED Control（FLC）— 4つのLED象限を独立してON/OFF、輝度6段階調整
• ワイヤレス対応 — WF-20 を追加してモバイル機器へのワイヤレス配信が可能
• 校正・測定機能搭載、Microtouch センサーによる撮影制御

作動距離と視野
M / WD / FOV (x) / FOV (y) / DOF (単位 = mm)
10 / 234.5 / 39.0 / 31.2 / 12
20 / 112.5 / 19.5 / 15.6 / 4.5
30 / 72.5 / 13.0 / 10.4 / 3.1
40 / 54.5 / 9.8 / 7.8 / 1.8
50 / 43.5 / 7.8 / 6.2 / 1.2
60 / 37.5 / 6.5 / 5.2 / 0.9
70 / 33.7 / 5.6 / 4.5 / 0.6
80 / 31.3 / 4.9 / 3.9 / 0.5
90 / 29.9 / 4.3 / 3.5 / 0.37
100 / 29.2 / 3.9 / 3.1 / 0.28
110 / 29.1 / 3.5 / 2.8 / 0.22
120 / 29.3 / 3.3 / 2.6 / 0.17
130 / 29.8 / 3.0 / 2.4 / 0.12
140 / 30.5 / 2.8 / 2.2 / 0.09

仕様 / 技術情報

• Model: AF4115ZTL
• Brand: Dino-Lite
• イメージセンサー: CMOS 1.3 メガピクセル（MJPEG）
• 光学系: Long Working Distance（LWD）
• 偏光子: 内蔵・可変
• 照明: Flexible LED Control（4象限、6段階）
• インターフェース: USB 2.0、WF-20（オプション）で無線接続可能
• 解像度: 最大 1280x1024；最大フレームレート: 30 fps
• レンズ: 反射防止コーティング付きガラス
• LED数: 白色LED 8個（象限ごとに切替）
• 測定: キャリブレーションおよび測定ツール搭載
• 筐体: コンポジット／プラスチック；寸法: 11.4 cm (L) x 3.3 cm (D)；重量: 111 g
• ケーブル長: 1.8 m
• 対応OS: Windows 7/8/10/11、MacOS 10.12以上
• ソフトウェア: DinoCapture 2.0（Windows）、DinoXcope（Mac）
• イメージング規格: DirectShow、UVC
• 認証: CE、FCC、ROHS；保証: 2年（欧州）
• パッケージ内容: 顕微鏡、キャリングポーチ、ソフトCD、キャリブレーションターゲット、マニュアル、N3Cキャップ（O、C、D、E、L、S）
• 入手可能性: 白色モデルあり；価格帯（税抜）: €500.00 - €600.00
