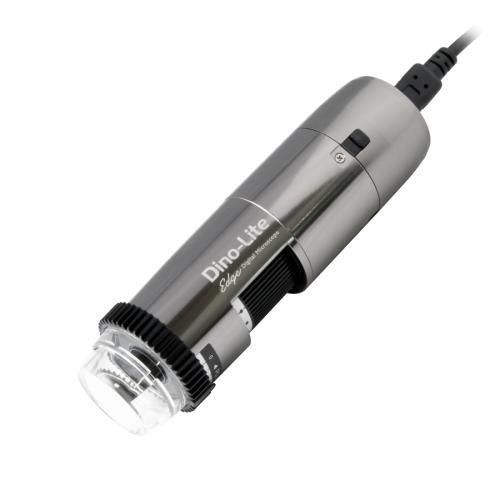

デジタル式ビデオ顕微鏡 AF7515MZT4

検査用偏極コンパクト

説明
5MP Edge AF7515MZT4 は、高倍率の検査・測定向けに設計されたコンパクトなデジタル顕微鏡です。約400x〜470xで詳細なカラー画像を提供し、微細欠陥の検出、エッジの鮮明度評価、表面粗さの観察に適しています。線形偏光フィルター、Flexible LED Control (FLC)、Automatic Magnification Reading (AMR) を搭載。オプションの WF-20 によりワイヤレス配信が可能です。

主な特長

• 5メガピクセル Edge CMOS センサー（2592x1944）
• 400〜470倍での高い光学解像度
• 測定を容易にする自動倍率読み取り（AMR）
• 調整可能な線形偏光フィルター
• 8個の白色LEDとディフューザーを備えた FLC
• 金属ハウジング、倍率ロック、ESD対応
• インターフェース：USB 2.0（WF-20 でワイヤレス対応）

光学データ表（単位 = mm）
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
400 | 4.8 | 0.99 | 0.74 | 0.040
410 | 5.8 | 0.97 | 0.72 | 0.039
420 | 6.7 | 0.94 | 0.71 | 0.038
430 | 7.7 | 0.92 | 0.69 | 0.037
440 | 8.6 | 0.90 | 0.67 | 0.036
450 | 8.6 | 0.88 | 0.66 | 0.035
460 | 8.5 | 0.86 | 0.65 | 0.034
450 | 8.4 | 0.84 | 0.63 | 0.034

仕様（抜粋）
照明

• ライト / LED 種類：白色
• LED 数：8
• LED on/off 切替：可
• ディフューザー：あり（N3C-D 同梱）
• エミッションフィルター：なし
• 偏光フィルター：あり（線形、調整可）

光学系

• 倍率：400x ～ 470x
• マクロズーム：なし
• 作業距離：光学データ表参照
• レンズ：反射防止コーティング付きガラス

センサー

• センサー種別：CMOS
• 解像度：5.0 メガピクセル（2592x1944）
• 最大フレームレート：30 fps

互換性

• インターフェース：USB 2.0（オプション WF-20 でワイヤレス対応）
• 対応 OS：Windows 7/8/10/11、MacOS 10.14 以降
• ソフトウェア：DinoCapture 2.0（Windows）、DinoXcope（Mac）
• イメージング標準：DirectShow、UVC

ハウジング

• 材質：金属
• 倍率ロック：あり
• 寸法：11.5 cm（H） x 3.4 cm（D）
• 重量：97 g
• ケーブル長：1.8 m

機能

• 特長：Flexible LED Control (FLC)
• 計測：対応（AMR、計測機能）
• キャリブレーション：対応
• マイクロタッチセンサー：あり
• ESD 対応：あり

情報

• パッケージ内容：顕微鏡、キャリングポーチ、ソフトウェアCD、キャリブレーションターゲット、取扱説明書、N3C-O、N3C-C、N3C-D、N3C-E、N3C-L、N3C-S
• 保証：2年（欧州）
• 適合：CE、FCC、ROHS
• 価格帯（参考）：€900.00 - €1100.00
