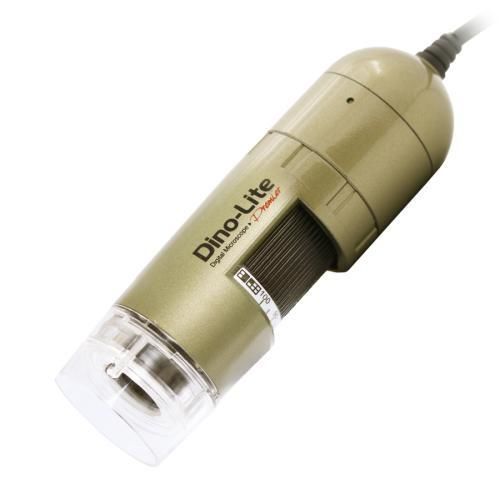

デジタル式ビデオ顕微鏡 AM4113TL

検査用はんだ付け用手持ち型

概要
AM4113TLは、作業距離が長い用途向けに設計されたDino-LiteのUSBデジタル顕微鏡です。20xで最大151.0 mm、90xで約46.6 mmの作業距離を確保でき、修理、リワーク、組立など、対象物から距離を置いて作業する必要がある場面に適しています。

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
20 | 151.0 | 19.6 | 15.6 | 6
30 | 101.0 | 13.0 | 10.4 | 3.4
40 | 77.2 | 9.8 | 7.8 | 2.2
50 | 64.1 | 7.8 | 6.3 | 1.65
60 | 56.2 | 6.5 | 5.2 | .
70 | 51.3 | 5.6 | 4.5 | .
80 | 48.3 | 4.9 | 3.9 | .
90 | 46.6 | 4.3 | 3.5 | 0.8
数値は若干異なる場合があります。単位 = mm

仕様
照明

• 光 / LED タイプ: White
• LED 数: 8
• LED on/off 切替: Yes
• 赤外線フィルター: IR cut-filter >650 nm
• ディフューザー: No
• エミッションフィルター: No
• 偏光フィルター: No

光学系

• 拡大率: 10x ~ 90x
• マクロズーム: No
• 作業距離: 長 (光学データ表参照)
• レンズタイプ: 反射防止コーティング付きガラス

センサー

• センサータイプ: CMOS
• 解像度: 1.3 メガピクセル (1280x1024)
• 最大フレームレート: 30 fps

互換性

• インターフェース: USB 2.0
• 対応OS: Windows 7, 8, 10 & 11; MacOS 10.9 以降
• ソフトウェア: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• 対応画像形式 (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• 対応動画形式 (Windows): WMV, FLV, SWF
• 対応画像形式 (MacOS): JPEG, PNG
• 対応動画形式 (MacOS): MOV
• イメージング規格: DirectShow, UVC
• WiFi: ワイヤレス対応（オプションのWF-10 WiFiストリーマーが必要）

ハウジング

• ハウジング材質: Composite / プラスチック
• 拡大ロック: Yes
• 寸法: 10.5 cm (L) x 3.2 cm (D)
• 重量: 105 g

機能

• 特別機能: No
• 計測機能: Yes
• キャリブレーション: Yes
• マイクロタッチセンサー: Yes
• ESD対応: No

情報

• パッケージ内容: Microscope, carry pouch, software CD, calibration target, user manual
• 保証: 2 years European warranty
• 認証: CE, FCC, ROHS
• 価格帯（目安）: €350,00 - €500,00

技術仕様

• モデル: AM4113TL
• ブランド: Dino-Lite
• 拡大範囲: 10x - 90x
• 作業距離例: 151.0 mm @20x; 46.6 mm @90x
• センサー解像度: 1.3 MP (1280x1024)
• インターフェース: USB 2.0
• LED: 白色8灯、ON/OFF切替可
• レンズ: 反射防止コーティング付きガラス
• IRフィルター: IR cut-filter >650 nm
• 寸法: 10.5 cm x 3.2 cm
• 重量: 105 g
• 計測・校正: Yes
• パッケージ内容: Microscope, carry pouch, software CD, calibration target, user manual
• 保証: 2 years (Europe)
• 適合: CE, FCC, ROHS
